I/O拡張モジュール SEシリーズは、コントロールポートの出力と同様に、 ピン3 と ピン4 入力にアクセスするための便利な配線端子を提供します。SE入力 (ピン3とピン4)は PNP-NPNオートセンシングのため、ソースもしくはシンクPLC出力モジュールが使えます。 SE4の端子 P3 と P4 は、それぞれ ピン 3 と ピン 4 に対応しています。
P3 またはP4へのPLCソース出力

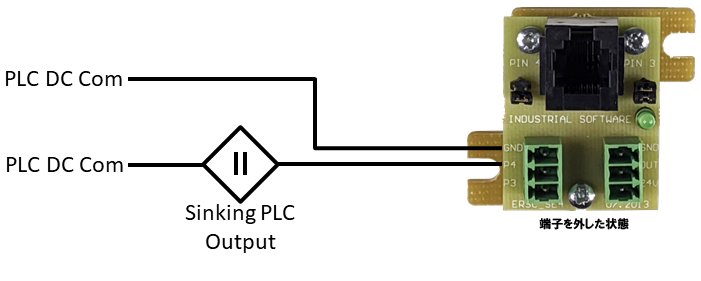

P3 またはP4へのPLCシンク出力
SE OUT から PLCシンク入力
外部電源によるSE OUT
