パルスローラと光電センサが希望のコンベア配置に基づいて接続されたら(1ソーン、2ゾーン、デュアルモーターゾーン等)、リニアコンベア編成を構成するConveyLinxを全てシールドイーサネットケーブルで接続し (ハードウェアRev.1モジュールはシールド加工イーサネットクロスオーバーケーブル使用のこと)、 各モジュールに24VDCの電源を接続します。パワープラグ接続は全てのロジック、光電センサ、パルスローラの電源になります。

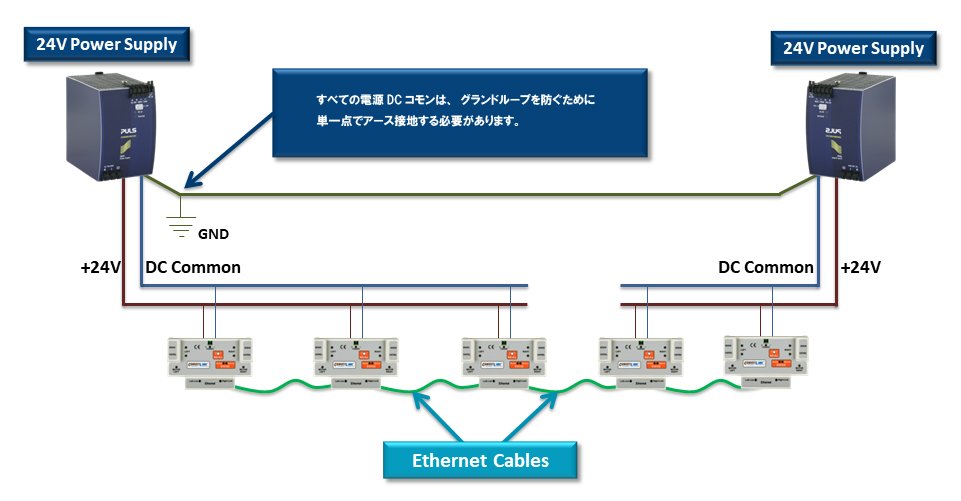

複数電源のDCコモン端子は以下の通りに接続します。
パルスローラと光電センサが希望のコンベア配置に基づいて接続されたら(1ソーン、2ゾーン、デュアルモーターゾーン等)、リニアコンベア編成を構成するConveyLinxを全てシールドイーサネットケーブルで接続し (ハードウェアRev.1モジュールはシールド加工イーサネットクロスオーバーケーブル使用のこと)、 各モジュールに24VDCの電源を接続します。パワープラグ接続は全てのロジック、光電センサ、パルスローラの電源になります。
複数電源のDCコモン端子は以下の通りに接続します。
