ConveyLinxの表示

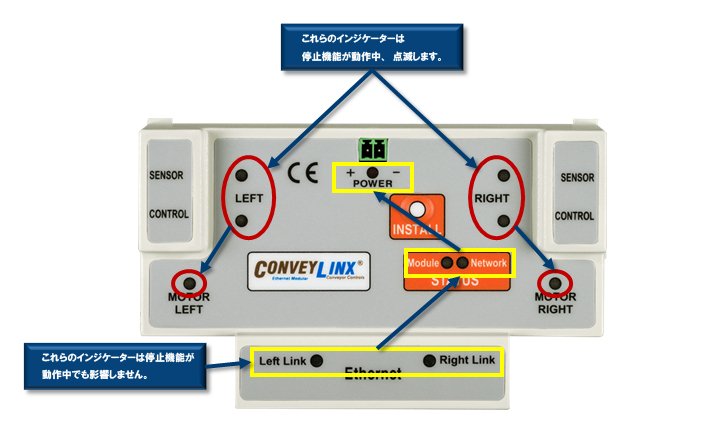

アクティブな 停止コマンド を持つ 停止グループ 内の電源が入っているConveyLinxでは、モーター、センサー、およびコントロールポートの赤色LEDが点滅します。リンク、ネットワーク、ステータスLEDは 停止コマンド の影響を受けません。
停止グループ 内の所定のConveyLinxに 停止ボタン が割り当てられている場合、 停止コマンド がアクティブになると、停止ボタンが割り当てられているコントロールポートのデジタル出力がオン/オフに切り替わります。この信号はインジケーターライトを点灯させることや、リモートPLCの入力として使用することができます。詳細については、 配線例 をご参照ください。
PLC の表示
PLCが 停止コマンドまたは開始コマンド のいずれかを開始できるようにするためには、指定された 停止グループ 内の少なくとも1つの ConveyLinx か にインスタンス接続を確立する必要があります。ConveyLinxで使用可能な各インスタンスアセンブリには、 ConveyStopステータス 用の入力レジスタと、ConveyStop の 停止と開始コマンド を発行するための出力レジスタがあります。
PLCが特定の 停止グループ 内の複数のConveyLinxに接続されている場合、接続されているConveyLinxは、ConveyStopのステータスを提供でき、PLCからの 停止 及び 開始コマンド を受け付けることができます。
