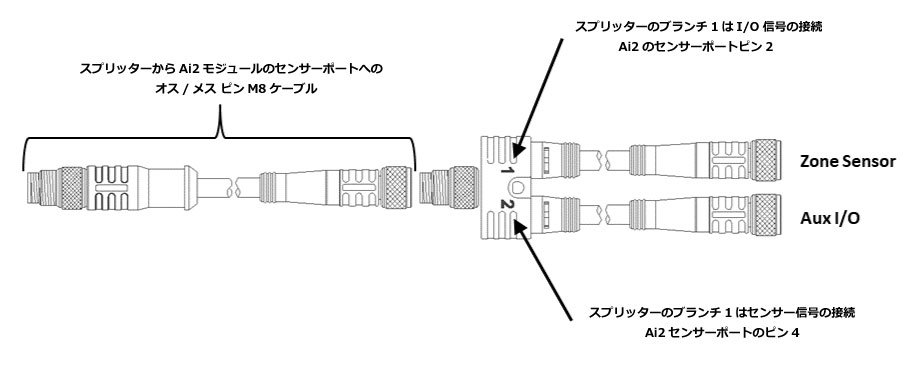

ピン2信号にアクセスするためにM8コネクタでいずれかのセンサーポートに接続する場合、通常はConveyLinx-Aiシリーズの利用可能な各ピンを自らのM8接続ポートに分ける、標準パラレルタイプの分岐ケーブル組立品を使用します。この分岐ケーブルは、 +24Vとコモン接続を並列に配線します。

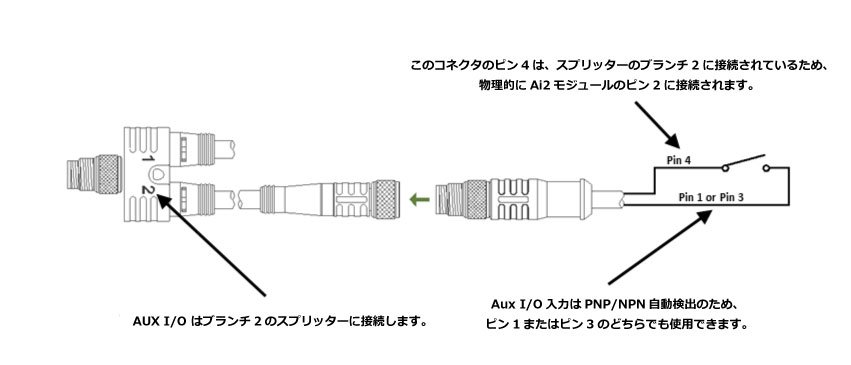

入力としてのAux I/O ピン2
Aux I/Oピン2が入力に設定されている場合、回路はNPN/PNP自動検出となります。 信号は+24Vもしくは0Vのどちらかに接続して動作させることができます。

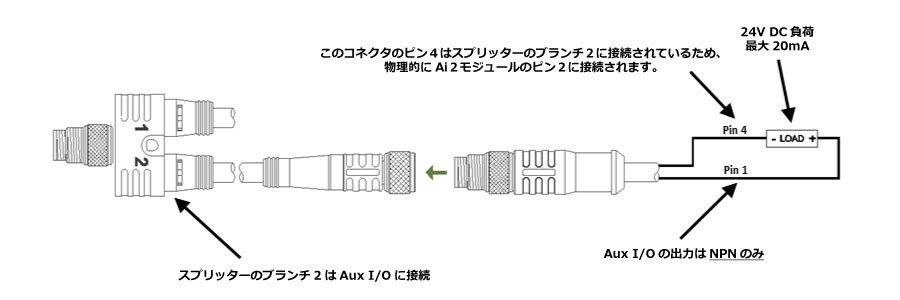

出力としてのAux I/O ピン2
Aux I/Oピン2が出力に設定されている場合、回路はNPNのみで負荷がピン1 (+24V)に接続されている必要があります。
