モジュールハードウェア / モーターとロジック電源 /
ConveyLinx-Ai3-48-FC
ConveyLinx-Aiシリーズは MDR電源 と ロジック電源 を分離する機能を備えています。
MDR電源のみの接続の場合
この配線図は、フラットケーブル（FC）電源接続の構成を示しています。合計6つのモジュールが2つのグループに分かれ、それぞれ3つのモジュールが2つの独立した電源によって供給されています。

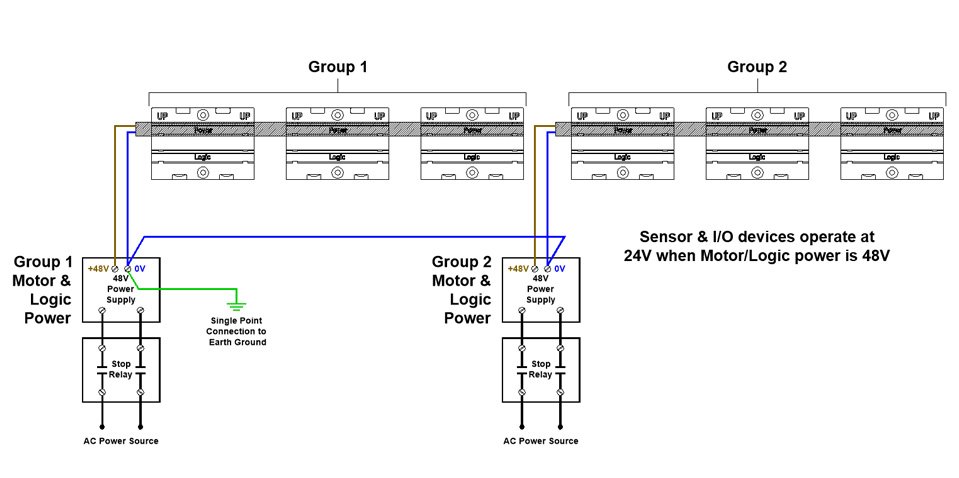

スイッチ制御されたMDR電源のみを接続する場合
この配線図はE-Stopに使用されるような外部制御スイッチング回路に電源が含まれていることを除けば、上に示した例と同じ内容を表しています。
独立したロジック電源とスイッチ制御されたMDR電源の接続の場合
この配線図は、ロジック電源が MDR 電源とは別の電源から供給される場合の接続を示しています。ロジック電源は、6つのモジュールすべてのフラットケーブル（FC）ロジック端子に接続されていることにご注意ください。
