12.5.3.2. 第2サブネットのモジュール接続

第1サブネットと同様に、スイッチから spur モジュール、 spur モジュールから merge モジュールの右ポートへの接続をクリック＆ドラッグします。 merge モジュールの左ポートを feeder モジュールの左ポートに接続します。

* merge モジュールのどのポートが、近隣モジュールのどの特定のポートに接続されているかに注意してください。

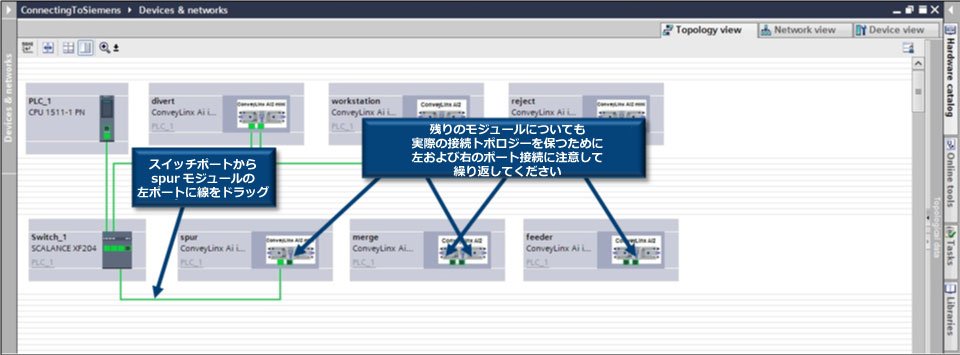

第2サブネットのモジュールが完成したら、以下のようになります。
