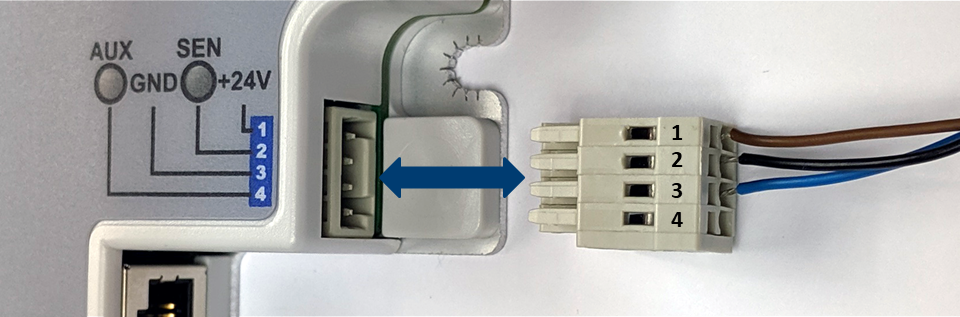

| 着脱式プラグコネクタのピン配置 |
| Sensor Connector Plug | |
|---|---|
| 型式 | Degson 8EDGK-25-04P-11 |
| ワイヤーサイズ | 28 – 20 AWG (0.2 – 0.5 mm 2) |
| 全長 | 5 – 6 mm |

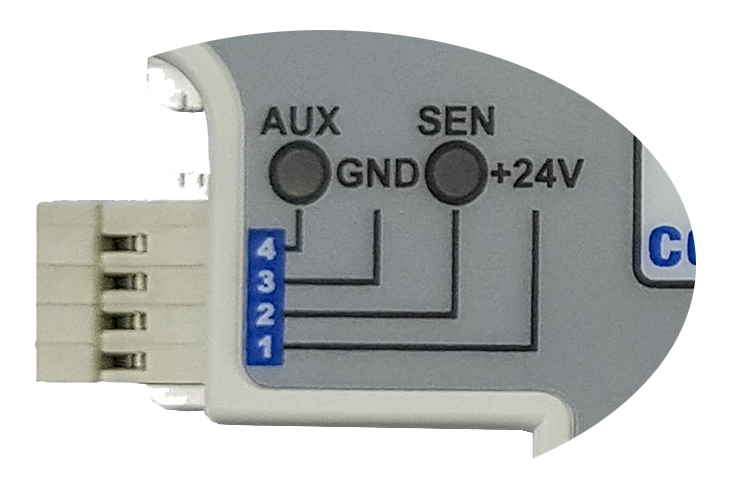

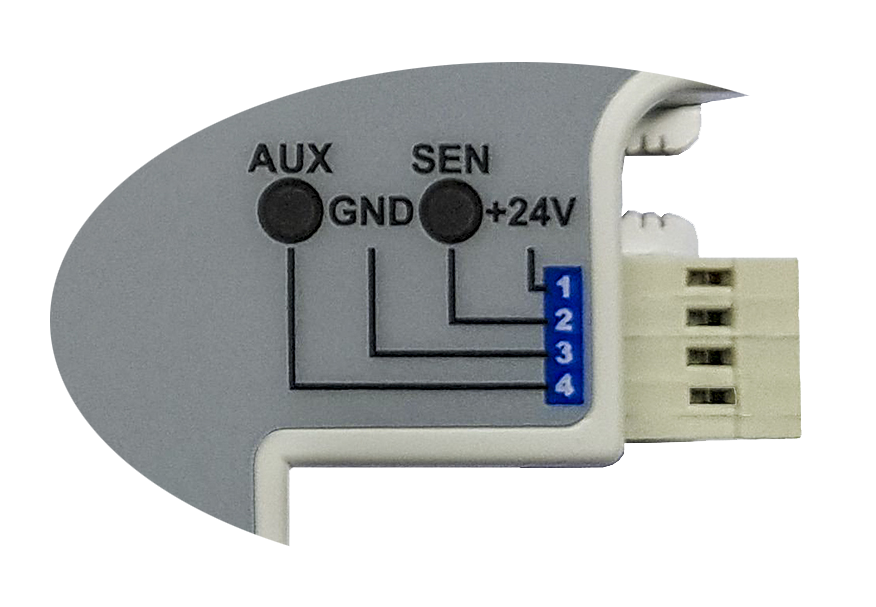

センサーポートのピン配置
| Pin | Signal | Description |
|---|---|---|
| 1 | 24VDC | モジュールの24VDC電源 |
| 2 | SEN | Logical センサーの状態出力のロジック入力– NPNまたはPNPの自動検出 |
| 3 | GND | モジュールDC コモン |
| 4 | AUX | Aux入力 – NPNまたはPNPの自動検出 – EasyRollソフトウェアで設定された機能 |
