7.2.3. 接続タブ

Connections ユーティリティでEasyRoll を使用して指定されたConveyLinx-ECOに指示を出し、オートコンフィギュレーション手順の間になされなかった別のConveyLinx-ECOとの論理接続を行います。2つ以上のサブネットがあるアプリケーションの場合、これは一方のサブネットの最下流のノードと、別のサブネットの最上流のノードを論理接続する方法となります。

2つのサブネットの接続

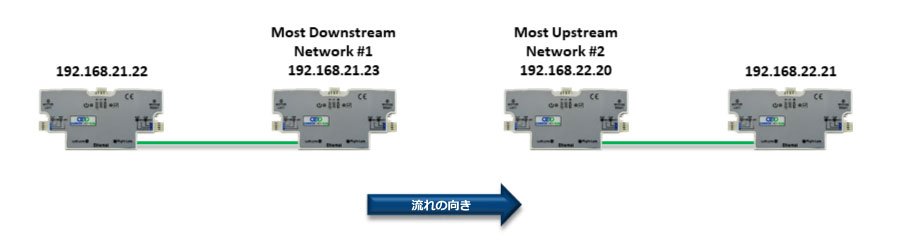

こちらが2つのサブネット間の典型的な境界です。最初のサブネットの最下流のノードのI.P.アドレスは192.168.21.23で、2つ目のサブネットの最上流のノードのI.P. アドレスは192.168.22.20です。

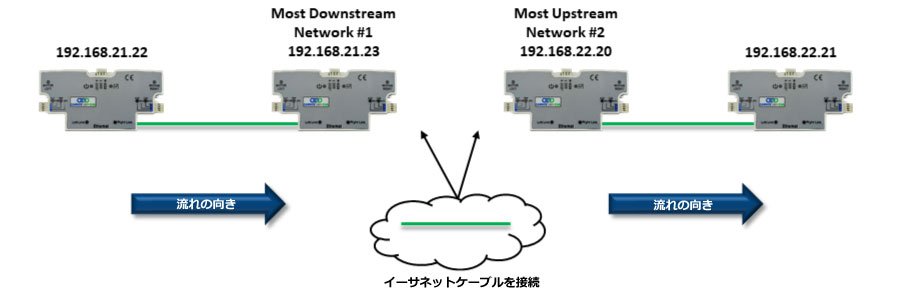

この2つの境界ノードの間にイーサネットケーブルを接続し、EasyRoll を使ってその2つのサブネットの間に 「論理」接続を確立するだけで、2つのネットワーク間で途切れない流れを実現できます。手順で192.168.21.23のノードに搬送物を 192.168.22.20のノードまで搬送するように指示し、 同様に192.168.22.20 のノードに192.168.21.23のノードからの搬送物を受け取るように指示する必要があります。

192.168.21サブネットのノード4 (つまり192.168.20.25)に移動します。ConveyLinx-ECOのネットワークデータが中央に表示されており、またこのノードの下流接続がNoneである点に注意してください。
ノード4の新しい下流接続のI.P.アドレスとして192.168.22.20を入力し、Apply をクリックして変更します。完了するまで数秒かかります。
192.168.22サブネットのノード1 (つまり、192.168.22.20)に移動します。 ConveyLinx-ECOのネットワークデータは中央に表示されています。また、このノードの上流接続がNoneである点にも注意してください。
ノード1の新しい上流接続のI.P.アドレスとして192.168.21.23 を入力します。変更するにはApplyをクリックします。変更が完了するまで数秒かかります。
