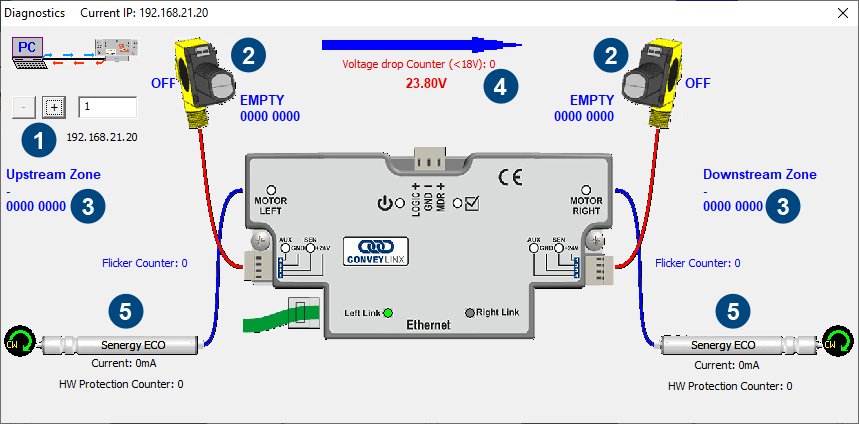

| Indicator | Description |
|---|---|
 |
＋とーボタンをクリックして、上流・下流側のConveyLinx-ECOの診断ウインドゥに移動できる。 |
 |
ゾーンの現在のZPAステータスとセンサーの状態を表示。 |
 |
選択したConveyLinx-ECOの上流ゾーンと下流ゾーンのステータス表示。テキストの下に書かれている値(例では”0000 0000”)はトラッキングレジスタの内容を表示している点に注意。 |
 |
ConveyLinx-ECOへの現在の入力電圧と、電力供給が18ボルト以下になっても完全にシャットダウンしなかった回数を表示。これは電源供給に問題がある可能性の診断に便利。 |
 |
各モーターの現在の状態を表示。メイン画面にも表示される。 |
集積状況
搬送物が特定のゾーンに集積されている場合、診断ウインドゥは集積状態の理由を表示します。外部デバイス(PLCまたはPCコントローラー)もしくはメイン画面の集積アイコンが作動している状態では、留め置かれている搬送物のあるゾーンのConveyLinx-ECOのセンサーLEDが緑色に高速点滅することにご注意ください。その後、診断ウインドゥでその理由についての詳細情報を得ることが可能です。
| この例に示されているように、選択されたConveyLinx-ECOの上流ゾーンでは、すぐ下のゾーンが空であるにもかかわらず、搬送物がこのゾーンで停止しているという理由で “EasyRoll or Lane Full“と表示されている。 |  |
