5.3. サブネットのノード接続

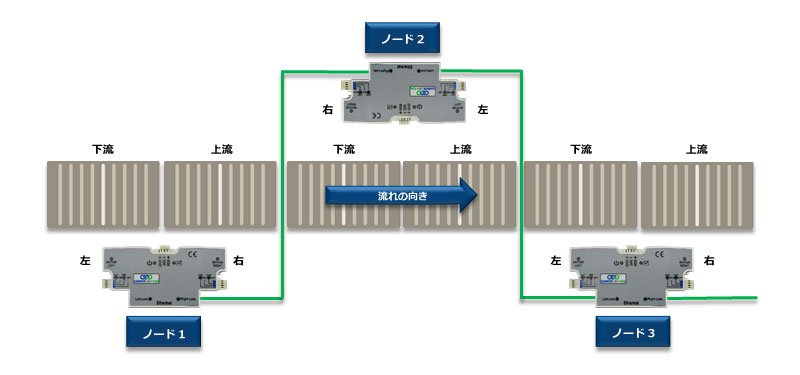

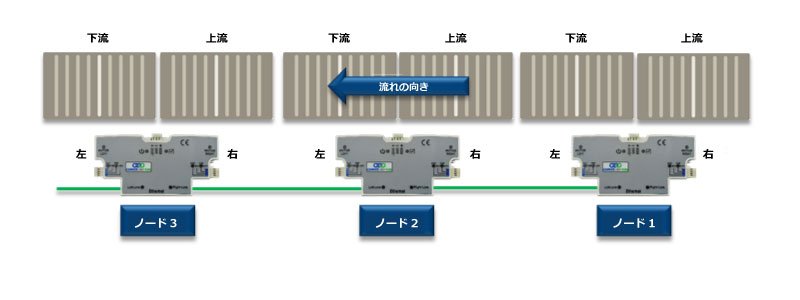

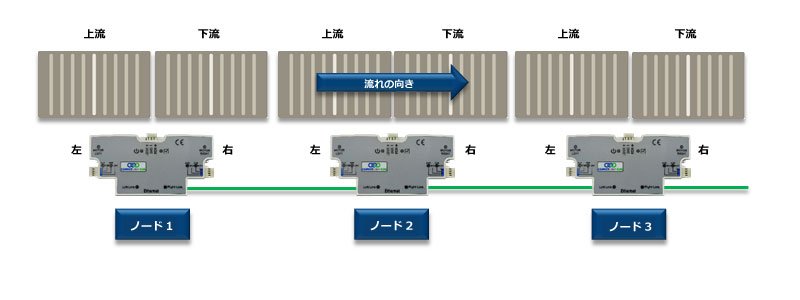

モーターとセンサーを各ConveyLinx-ECOに接続した状態で、イーサネットのネットワークケーブルをConveyLinx-ECOからConveyLinx-ECOへデイジーチェーン方式(数珠繋ぎ)で接続する必要があります。流れの方向で最上流のConveyLinx-ECOがノード1です。

*搬送方向 や オートコンフィギュレーション手順 中のイーサネットケーブルのルーティンに基づいている点に注意してください。 搬送方向 の変更や上書きはできません。
搬送方向 を変更する唯一の方法は、再度 オートコンフィギュレーション手順 を実行することです。
