Kramer GPIO/继电器设备

Kramer SL-240和SL-280硬件包含用于触点闭合/继电器和GPIO感测的端口。本文介绍了中继/GPIO设备的构建器设置。

1. “启动构建器”:https://www.manula.com/manuals/kramer/kramer-control/1/zc/topic/opening-builder

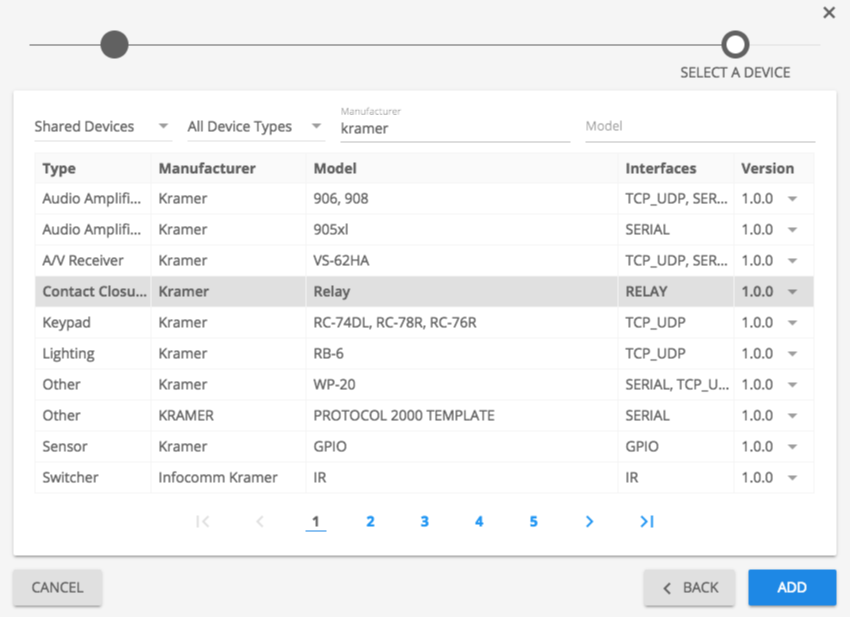

2. “导入Kramer继电器和/或GPIO设备”:https://www.manula.com/manuals/kramer/kramer-control/1/zc/topic/devices

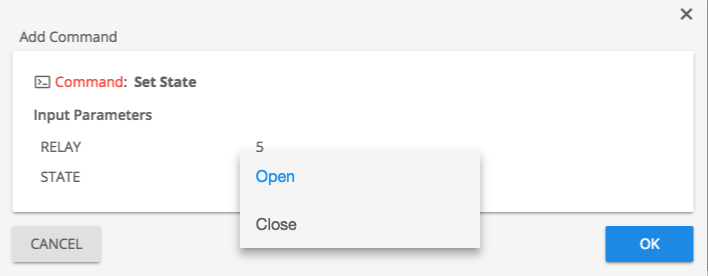

3. 将继电器命令添加到小部件

   • 标识继电器的数量和状态（打开/关闭）
4. 将GPIO状态添加到小部件


创建别名

1. 双击继电器或GPIO设备
2. 识别别名
3. 识别实际值
4. *这是SL240/280上连接继电器/ gpio布线的端口

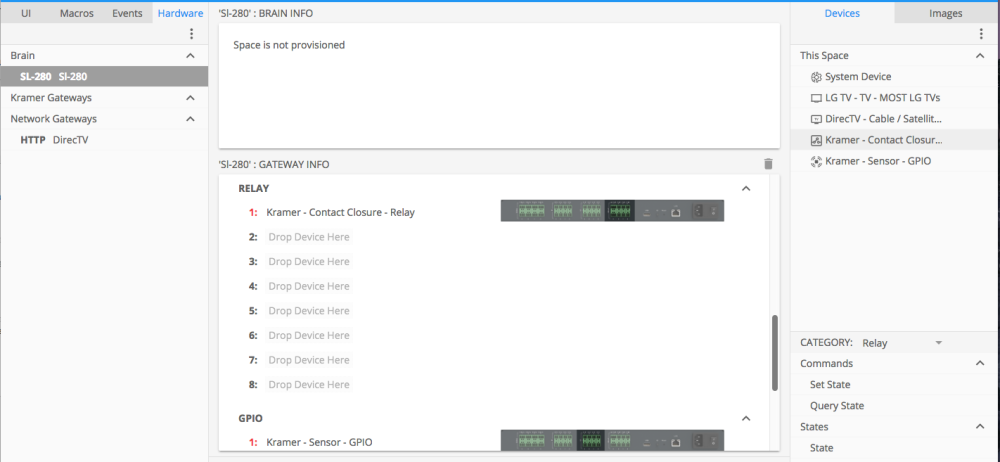

硬件/网关设置

如果将中继/gpio布线连接到大脑硬件，则将Kramer设备拖到大脑硬件屏幕内的任何端口。由于命令指示要控制哪个端口，因此只有一个设备要添加到网关。
