Sequenznummern sind in der Regel numerische Werte, die Flow-Objekten zugeordnet werden, die die Reihenfolge oder den Ablauf des Prozesses bestimmen. Es ermöglicht dem Benutzer, eine Karte leicht zu lesen und die Reihenfolge der Ereignisse zu erkennen, wenn er den Prozess auf der Detailseite betrachtet.

Benutzer haben die Möglichkeit, allen Flow-Objekten innerhalb einer Prozessabbildung automatisch Sequenznummern hinzuzufügen. Dies bietet eine schnellere Alternative zur individuellen Bearbeitung jedes Flow-Objekts zur Vergabe von Sequenznummern. Es ermöglicht auch

Auto-Sequence vergibt Sequenznummern an:

  • Aufgaben
  • Teilprozesse
  • Ereignisse (Start, Mittelstufe, Ende)
  • Abkürzungen & Referenzen

Die Priorität der Sequenznummernvergabe ist wie folgt:
1. Flussobjekte im linken Teil der Karte
2. Flussobjekte zum obersten Teil der Karte

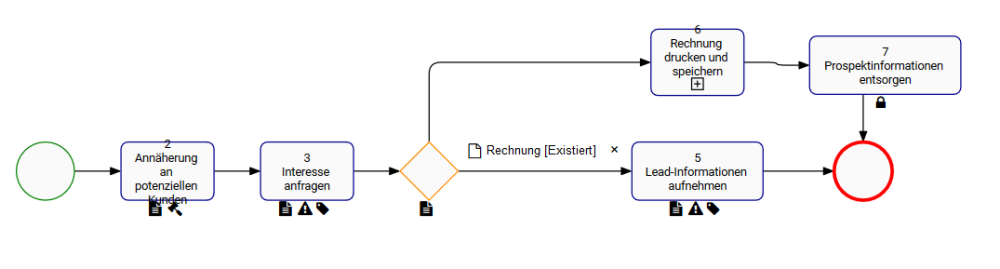

Die Position der Strömungsobjekte wird entsprechend der linken oberen Eckposition des Strömungsobjekts bestimmt. Im Folgenden finden Sie ein Beispiel für die Reihenfolge der Flow-Objekte.

Flow-Objekte innerhalb eines Subprozesses erben automatisch die Sequenznummern des übergeordneten Prozesses, wenn der Benutzer automatisch eine Sequenz erstellt.

z.B. hat der Teilprozess A die Sequenznummer 2.3. Wenn der Benutzer die Auto-Sequenz innerhalb des Teilprozesses A verwendet, haben die Ablaufobjekte automatisch die Sequenznummer 2.3.1, 2.3.2, etc.

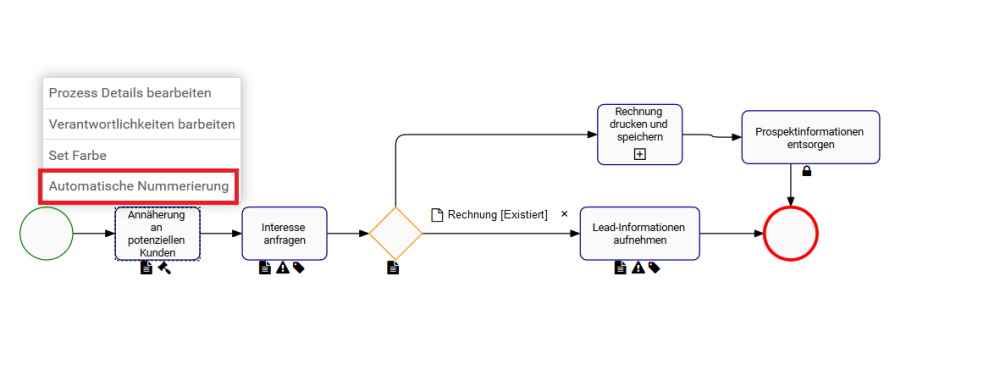

Um einen Prozess automatisch zu sequenzieren:

  1. Stellen Sie sicher, dass Sie sich im Grafikbearbeitungsmodus befinden.
  2. Rechtsklick auf ein leeres Feld
  3. Klick auf Auto-Sequenz

Das Strömungsobjekt im linken oberen Teil der Karte erhält die erste Sequenznummer, dann das zweite Strömungsobjekt im linken oberen Teil des Strömungsobjekts, etc.
