4.3.2 Navigation dans un module

L’arborescence hiérarchique est un outil précieux pour naviguer à travers les différents objets d’un module spécifique, organisés par ensembles, dossiers et objets individuels (certains pouvant contenir des sous-objets, selon le module). Cette structure est conçue et construite par les modélisateurs pour offrir des chemins de navigation clairs et logiques.
Suivez ces étapes pour utiliser l’arborescence hiérarchique :

1. Ouvrir l’explorateur de modules :

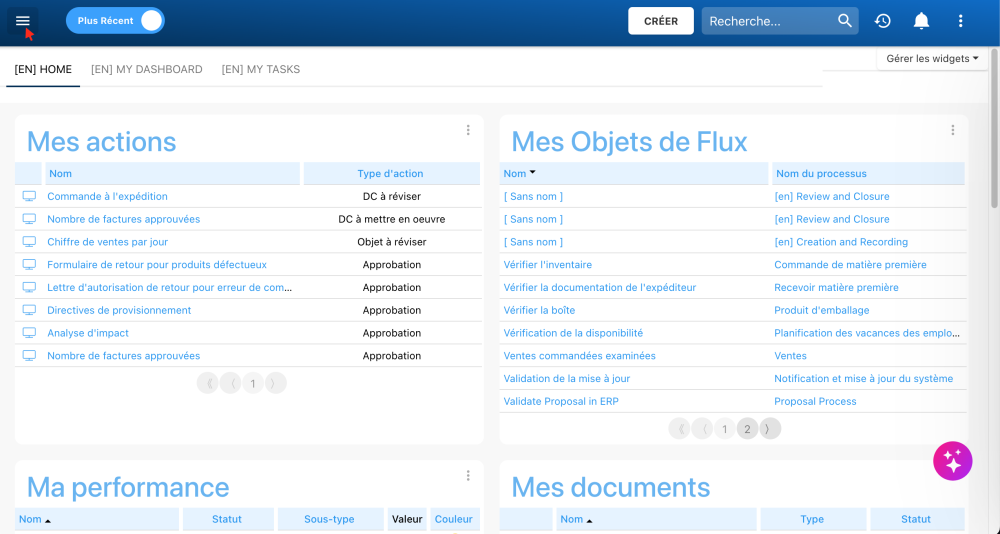

   • Cliquez sur l’icône burger en haut à gauche de votre écran pour ouvrir l’explorateur de modules.

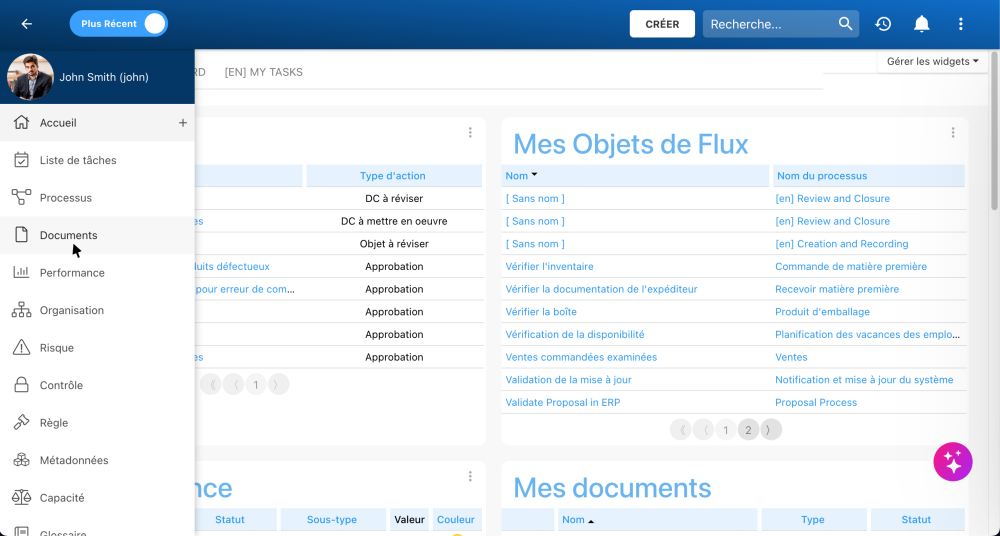

2. Sélectionner un module :
   • Choisissez le module souhaité dans la liste. Une fois sélectionné, l’explorateur de modules se fermera automatiquement et l’arborescence hiérarchique apparaîtra.

3. Voir l’environnement actuel :
   • Le nom affiché en haut du module indique l’environnement dans lequel vous naviguez actuellement.

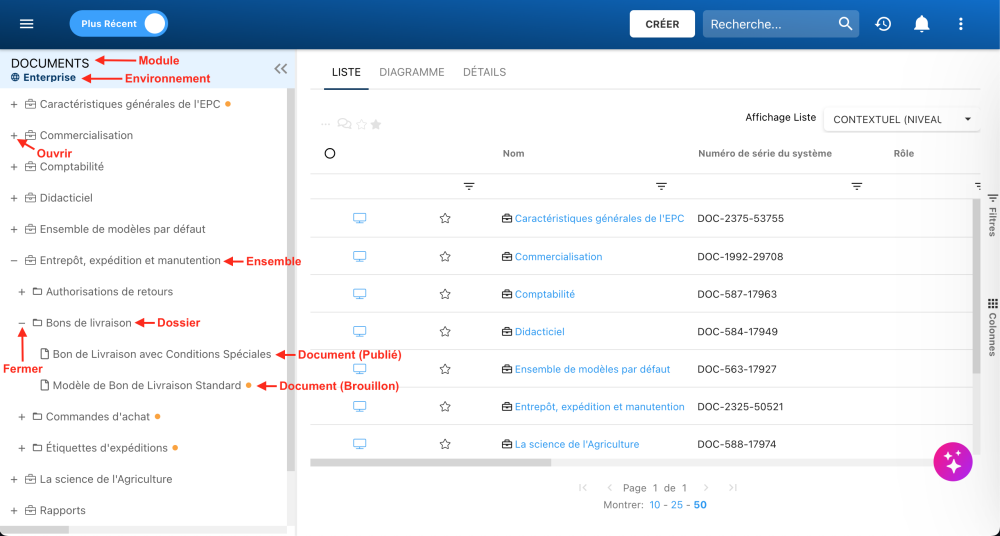

4. Explorer l’arborescence :
   • Pour développer l’arborescence, cliquez sur l’icône à côté de tout élément, ce qui révélera une liste de sous-objets.
   • Continuez à naviguer en développant les sous-éléments à l’aide de la même icône. Pour réduire les éléments développés, utilisez l’icône .

5. Développer ou réduire l’arborescence :
   • Vous pouvez redimensionner l’arborescence en faisant glisser son bord droit. Pour la fermer, cliquez sur l’icône .

6. Sélectionner un objet :
   • Cliquer sur un élément de l’arborescence mettra à jour la vue de la liste de cet objet.

Affichage des données dans les modules

Chaque module propose trois onglets pour afficher différentes données sur les objets :

Vue Liste

La vue Liste affiche tous les objets auxquels vous avez accès dans un format de tableau clair et triable. Cette vue aide les utilisateurs à naviguer rapidement à travers les objets et à voir les données clés dans les colonnes. Vous pouvez également personnaliser les colonnes pour afficher uniquement les informations les plus pertinentes pour vous.

Vue Diagramme

Les diagrammes fournissent une carte visuelle des objets, permettant aux organisations de représenter les relations entre les objets, les rôles, les ressources, les matériaux, la documentation, les impacts, etc. Les diagrammes offrent une vue d’ensemble, aidant les parties prenantes à comprendre la structure et les connexions en un coup d’œil.

Vue Détails

La vue Détails contient toutes les données associées à l’objet que vous consultez. Cette zone est conçue pour afficher du texte enrichi, offrant aux utilisateurs un accès à toutes les informations critiques et aux détails supplémentaires téléchargés par les modélisateurs. Elle sert de source complète pour des informations approfondies sur chaque élément.
