16.2.3 Cartographie du sous-processus

Maintenant, allons créer le diagramme du processus ‘Select Candidates’:

Il est important de mentionner de sauvegarder constamment votre carte de processus en utilisant le bouton ‘Sauvegarder’ disponible sur la barre d’outils à la droite. Cela vous permet de limiter les risques de perte de votre travail.

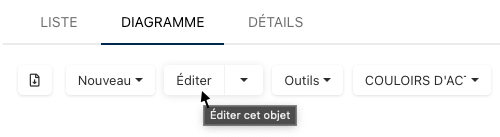

1. Sélectionnez le sous-processus ‘Select Candidates;’ accédez à la Vue du diagramme, et cliquez sur le bouton ‘Éditer’ pour accéder à la toile de cartographie.

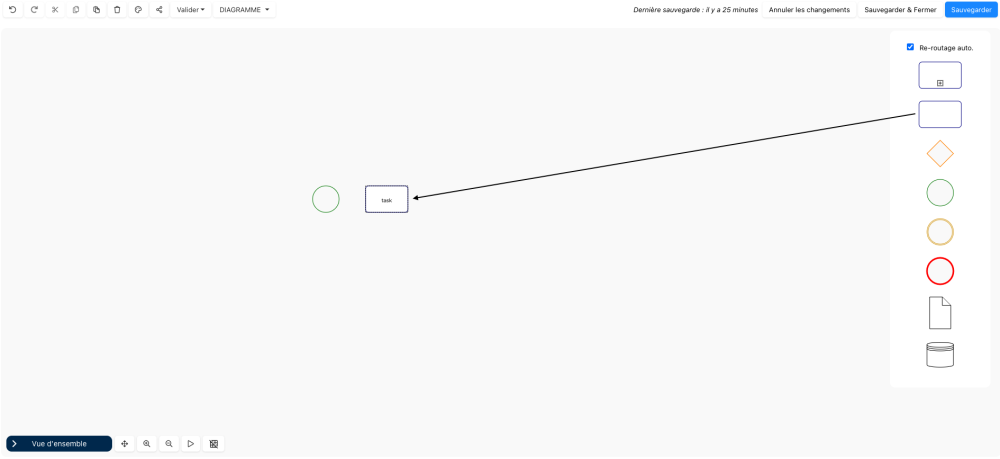

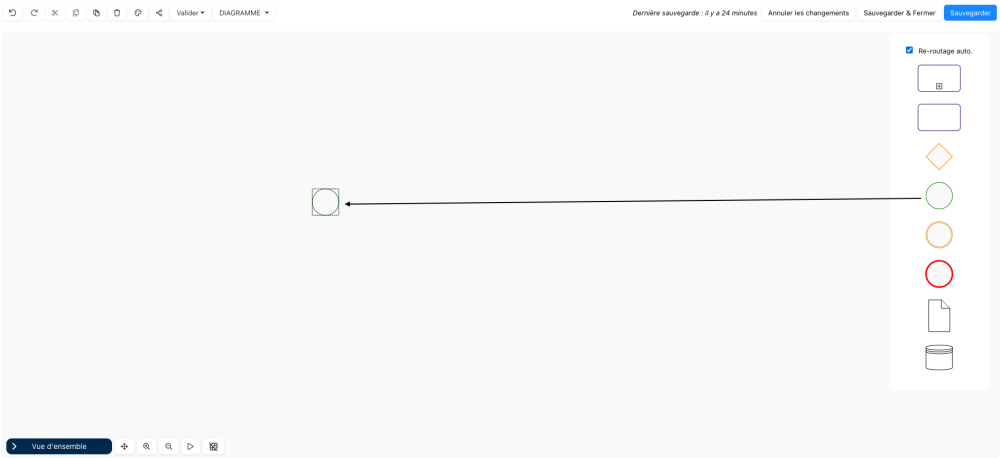

2. Sélectionnez la forme Événement de début dans la barre d’outils BPMN et faites-la glisser sur la toile de cartographie en utilisant le clic gauche de votre souris.

3. Sélectionnez la forme Tâche dans la barre d’outils BPMN et faites-la glisser sur la toile de cartographie en utilisant le clic gauche de votre souris.

4. Nommons maintenant la tâche. Double-cliquez sur la forme de la tâche, et une boîte sera générée où vous pouvez taper le nom de la tâche. Tapez ‘Révision de la publication’

5. Connectons maintenant les deux formes. Passez le curseur sur la forme source, l’événement de début, et faites glisser le flux (maintenez le clic gauche) vers la forme cible, la tâche. La forme cible aura des points de connexion (carrés verts); relâchez le flux dans le port souhaité.

6. Il y a aussi un moyen plus rapide de sélectionner des formes, simplement en cliquant sur la forme source et sélectionner la prochaine forme souhaitée.

7. Déposez-là à l’endroit souhaité, en simplement en cliquant avec votre souris.

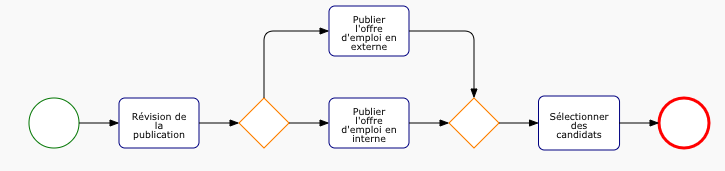

8. Répétez ces étapes pour recréer ce processus. N’oubliez pas de sauvegarder constamment votre carte de processus en utilisant le bouton ‘Sauvegarder’.


*Utilisez le bouton de mappage automatique sur la barre d’outils du graphique pour optimiser la mise en page du processus.
