Se puede añadir un atributo de altura a los elementos. Esto permite una representación visual en 3D del grosor del material y del objeto.

Generalmente, la altura es más útil cuando se añade a elementos continuos como polilíneas cerradas, rectángulos, círculos y elipses. Para convertir un objeto en polilínea, véase Elementos individuales en polilínea

Para añadir una altura a un objeto:

  1. Seleccione el objeto, En el modo PC, haga clic con el botón izquierdo del ratón sobre el objeto. En el modo táctil, utilice la herramienta “Seleccionar objetos” para seleccionar primero el objeto.
  1. En el panel de propiedades, seleccione “Altura” y añada el grosor deseado según las unidades del dibujo. Los valores positivos añadirán la altura hacia usted, mientras que los negativos añadirán la altura lejos de usted.
  1. Vea los resultados en 3D visualizando la carpeta raíz/proyecto.

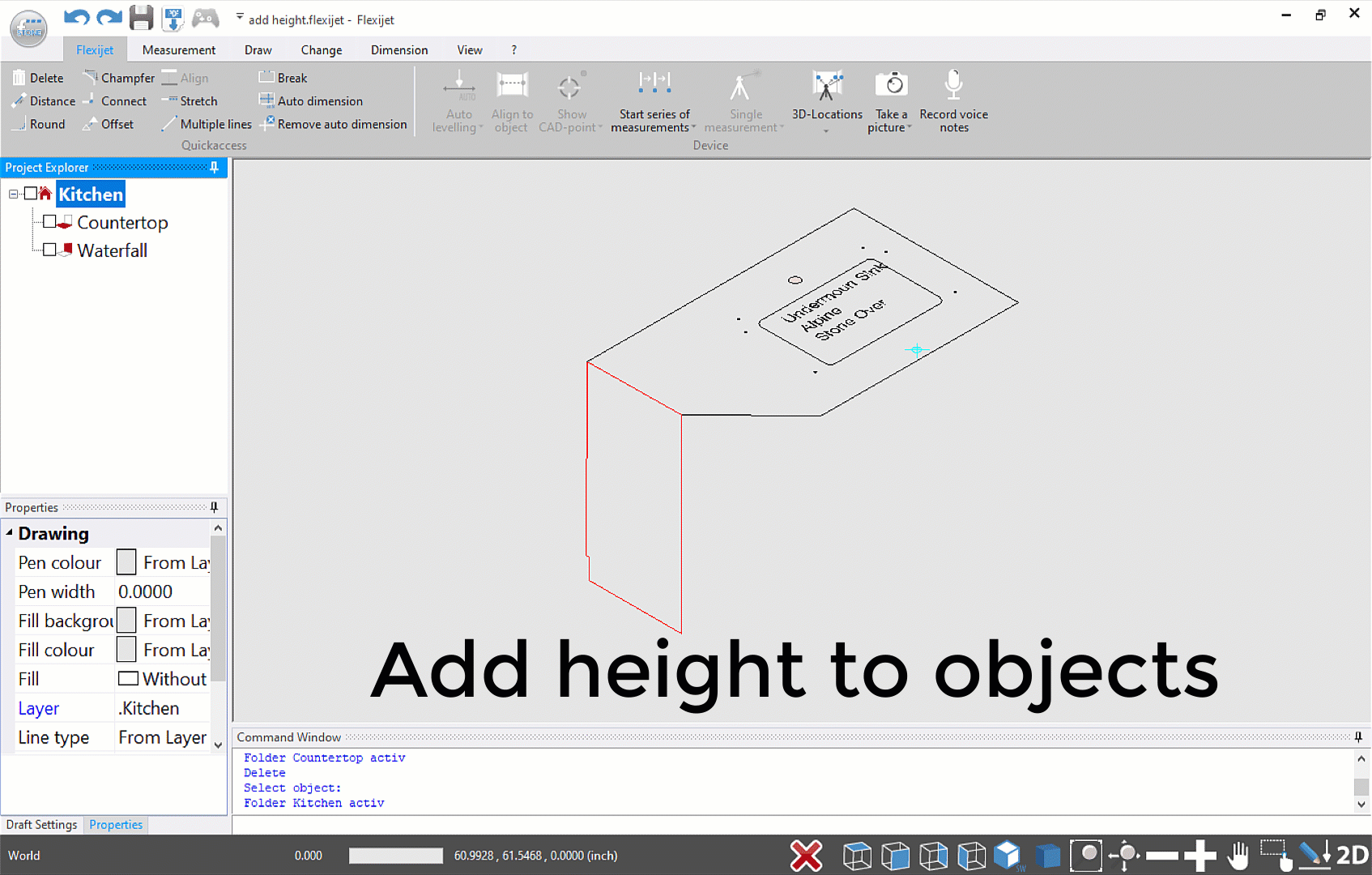

Add height to object gif
