Puntos de plomada

La función Punto de Plomada permite transferir un punto hacia arriba o hacia abajo.

Esta función puede utilizarse para transferir tanto los puntos físicos que se miden en directo utilizando el láser Flexijet como los puntos de los objetos dibujados en Flexijet Stone, y el resultado puede colocarse en el dibujo actual o proyectarse en el espacio real utilizando el láser Flexijet.

*Esta función sólo está disponible cuando Flexijet está conectado a Flexijet Stone, y ha utilizado Auto-Level al iniciar su proyecto de medición.

Para utilizar esta función:

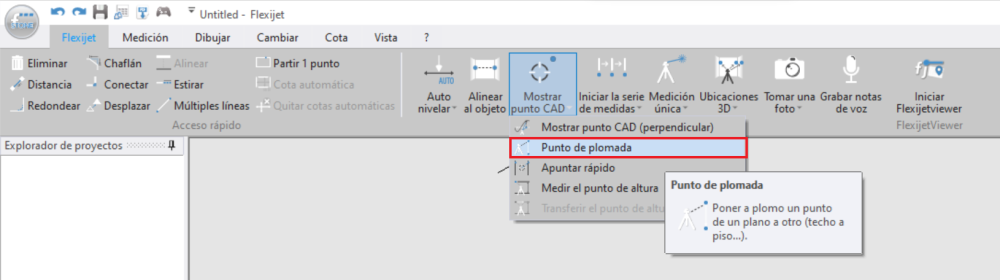

1. Seleccione la función Punto de Plomada, que se encuentra en la pestaña de Flexijet debajo de “Mostrar punto CAD”.


2. En la línea de comandos, Flexijet Stone preguntará: “¿Insertar línea de plomada en el dibujo?”
   Puede elegir si desea que la línea de plomada se inserte en su dibujo. Para la proyección visual de un punto de plomada, la selección recomendada es NO.
   1=Sí, 0=No” Introduzca 1 o 0 y pulse ENTER para continuar.


3. Ahora, seleccione el punto que desea transferir hacia arriba o hacia abajo. Esto puede hacerse usando el ratón/pantalla táctil de su ordenador para seleccionar un punto en su dibujo, o apuntando el láser a un punto y capturándolo.

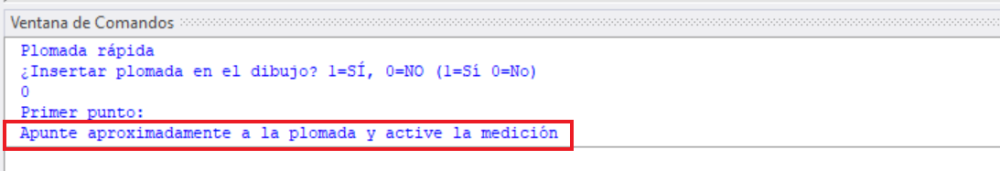

4. El indicador de comandos dirá ahora “Apunte aproximadamente a la plomada y active la medición”. Si se transfiere un punto a un techo o al suelo, apunte el laser del Flexijet aproximadamente a la zona del techo o suelo y active el botón de medición.



5. El láser se moverá automaticamente para proyectar el punto de plomada.

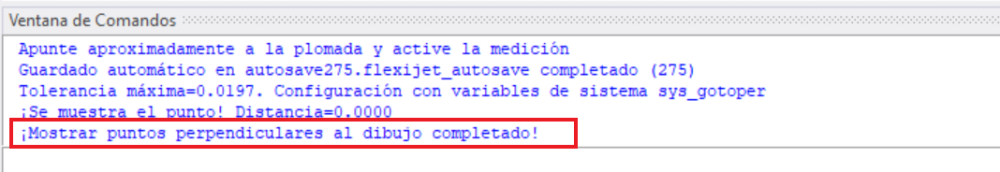

6. El indicador de comando dirá “¡Mostrar puntos perpendiculares del dibujo completado!”
