モジュール・ハードウェア /
センサーポート(MotionLinx-Ai のみ)

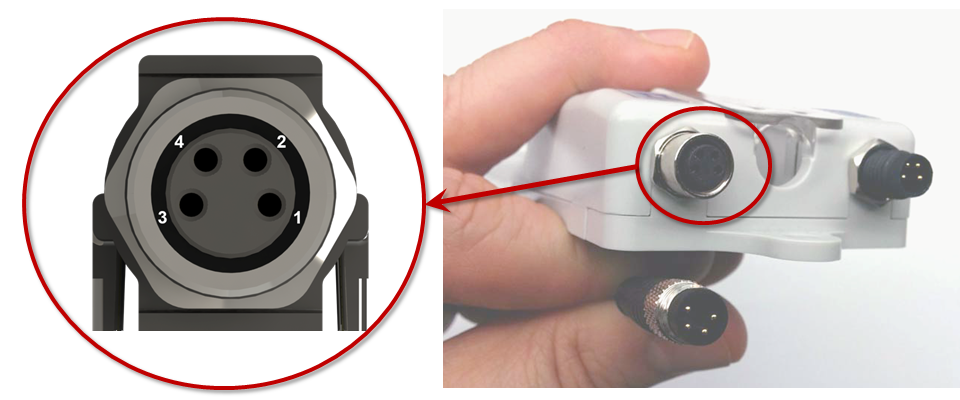

各センサーポートは標準ピンアウトのM8メスレセプタクルです。
| ピン | 信号 | 詳細 |
|---|---|---|
| 1 | +24VDC | モジュールの24VDC電源 |
| 2 | AUX I/O | I/O信号 – マスターコントローラーのSDOによって設定された入力または出力機能 |
| 3 | GND | モジュールDC コモン |
| 4 | Sensor Signal | センサーのステータス出力用ロジック入力 – NPNまたはPNPの自動検出 |
各センサーポートは標準ピンアウトのM8メスレセプタクルです。
| ピン | 信号 | 詳細 |
|---|---|---|
| 1 | +24VDC | モジュールの24VDC電源 |
| 2 | AUX I/O | I/O信号 – マスターコントローラーのSDOによって設定された入力または出力機能 |
| 3 | GND | モジュールDC コモン |
| 4 | Sensor Signal | センサーのステータス出力用ロジック入力 – NPNまたはPNPの自動検出 |
