MotionLinx Family

製品一覧

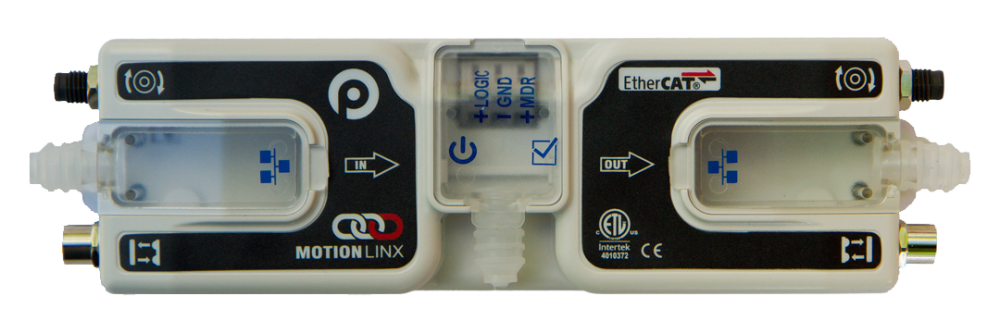

	MotionLinx-Ai	MotionLinx-Ai は2ゾーン仕様のパルスローラSENERGY-Aiモーターローラ専用のコントローラーで電源線の配線方法やコントローラの寸法はConveyLinx-Ai2と全く同じです。MotionLinx-Aiは EtherCAT ネットワーク上でスレーブモジュールとしてマスターコントローラーと連携して動作するように背刑されています。

	MotionLinx-IO	MotionLinx-IO は設定可能な8点のデジタル入力および8点のデジタル出力にI/Oブロックとして EtherCAT ネットワーク上でマスターコントローラーと連携して動作することが可能です。MotionLinx-IOはConveyLinx-Ai2と同じ電源線の配線方法やコントローラの寸法、及びM8-4ピン型のコネクターを有しています。

	MotionLinx-Ai	MotionLinx-IO
ロジック入力電圧	18 to 28 VDC
モーター入力電圧	21 to 28 VDC	N/A
モーターへの定格出力電流	2.5A x 2 (ECO) 3.5A x 2 (Boost & Boost-8)	N/A
利用可能起動電流	3.0A x 2 (ECO) 5.0A x 2 (Boost) 8.0A x 2 (Boost-8)	N/A
電源入力	3極一体型ケージクランプ端子
モーターコネクター	4 Pin M8 × 2	N/A
センサー及びI/Oコネクター	4 Pin M8 × 2	4 Pin M8 × 4
ネットワークコネクター	RJ-45 × 2
使用可能周囲温度	0° ~ 40°C (32° ~ 104°F)
使用可能周囲湿度	10 ~ 90% RH (No Condensation)
使用可能振動	1G or less
準拠規格	CE / UK ETL Listed to UL 61010-2 & UL 61010-2-201 UL Recognized to UL 61800-5-1
使用可能ネットワーク	EtherCAT
