Alimentación del GSR.

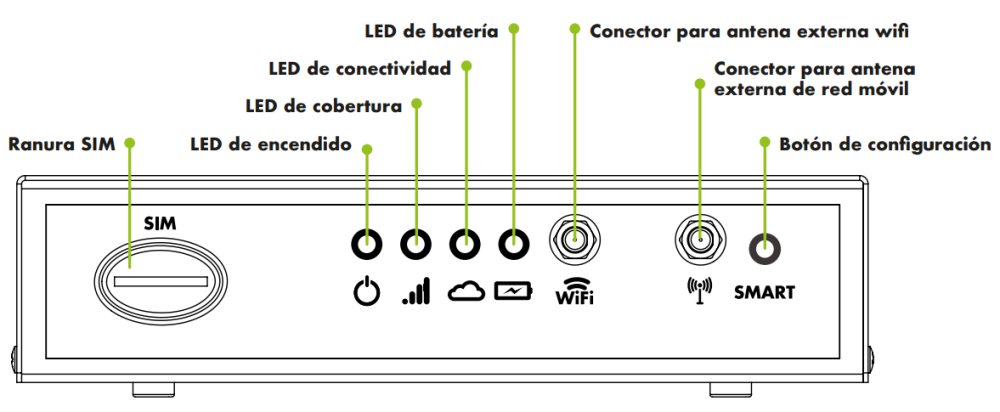

LED ON/OFF ( ![icono on/off del led de power]( "icono power")
). Indica si el dispositivo está encendido o apagado.
). Indica si el dispositivo está encendido o apagado.| Dispositivo apagado | Dispositivo encendido |
|---|---|
 |
 |
| Led apagado | Led verde |
E01 – No se enciende el led de encendido.
Ver GSR apagado o poca duración de la batería
Red movil.
El led de barras de señal ( ![Icono barras del led de cobertura.]( "Icono cobertura")
). indica indica el tipo de red movil al que se ha conectado.
). indica indica el tipo de red movil al que se ha conectado.| Sin red | Red 2G | Llamada en curso/SMS 2G | Red 3G/4G | Llamada en curso/SMS 3G/4G |
|---|---|---|---|---|
| |
 |
 |
|
 |
| Led apagado | Led rojo | Led rojo parpadeante | Led verde | Led verde parpadeante |
E02a – El led de barras de señal no se enciende.
Ver GSR sin Cobertura, o en red movil 2G.
E02b – El led de barras de sañal está en rojo (red 2G).
Ver GSR sin Cobertura, o en red movil 2G.
GSR con conexión a los servicios NAYAR (VPN).
El led de la nube (![Icono de nube del led conexion a VPN]( "Icono nube")
). Indica si el GSR está conectado a la VPN de Nayar.
). Indica si el GSR está conectado a la VPN de Nayar.| Sin conexión VPN Nayar | Conexión VPN Nayar OK | Transmisión de datos por VPN en proceso |
|---|---|---|
| |
|
|
| Led apagado | Led verde | Led verde parpadeante |
E03 – GSR no está conectado a la VPN de nayar.
Ver GSR no está conectado a la VPN de Nayar
Estado general del GSR.
Para saber el estado general del GSR se puede pedir un reporte al GSR mandado un SMS al numero de linea (número de teléfono) de la SIM instalada en el GSR:
SMS: PinCode,C:rp
Por defecto: 12345,C:rp
- Ver Respuesta
[ {“id”:“gsr.a8504222220b”, “hw_version”:“1”, “max17048.soc”: 91.8, “max17048.v”: 8.4,
“max17048.crate”: 0, “modem.csq”: 19, “modem.cops”: 7, “modem.icc”:“8934014022222259255”,
“modem.imei”:“889894031801736”,“n4m.online”: true} ]max17048.v: Voltaje de la batería.
max17048.soc: Porcentaje de nivel de Carga de la batería.
max17048.crate:
Un valor negativo indica que la batería se está descargando (No hay alimentación eléctrica.)
Un valor positivo indica que la batería se está cargando.
Si el valor es ‘ 0 ‘ significa que la batería esta en “reposo”, ni cargando ni descargando)
modem.csq: Indica el porcentaje de bateria en db. (min = 0, max = 32)
modem.cops: Indica el tipo de red al que está conectado. (0 = 2G, 2 = 3G, 7 = 4G)
modem.icc: Número de ICC de la tarjeta SIM instalada.
modem.IMEI: Número de IMEI del modem.
n4m.online: Indica si el GSR está conectado a la VPN (red privada) de Nayar, true indica que si está conectado, y false que no está conectado.
2.1.2.4. LED de batería (![Icono de bateria del led de bateria]( "Icono bateria")
)
)Indica el estado de la batería.
| Nivel de batería óptimo | Nivel de batería bajo |
|---|---|
| |
|
| Led apagado | Led rojo parpadeante |
GSR con proceso interno activo
Cuando los 3 LEDs parpadean ( barras de señal, nube y batería ), no necesariamente de manera simultanea, indica que el GSR se encuentra en un proceso interno activo, cómo una actualización del software o reinicio. Durante este proceso el GSR no estará operativo.
E04 – No hace llamada al pulsar el botón de emergencia. La telealarma inicia la llamada, da locución, pero no da tonos.
E04a – El GSR no da linea telefónica. Ver GSR sin salida de linea teléfonica.
E04b – Problemas en la instalación de la linea. Ver Telealarma sin linea teléfonica.
E04c – Telealarma no está configurada. Ver Telealarma no establece comunicacion al llamar.
E05 – Se inicia la llamada pero no responden. La telealarma inicia la llamada, da locución, da tonos pero no contestan.
E05a – Telealarma mal configurada . Ver Telealarma no establece comunicación al llamar.
E05b – Problemas en la central de emergencia de la empresa mantenedora o en los servicios del operador. Ver Telealarma no establece comunicación al llamar. (Incidencia en el centro de control).
E06 – La telealarma no hace nada al pulsar el botón de emergencia.
Ver Telealarma no inicia llamada de emergencia.
GSR configurado como Telealarma.
E07 – Módulo de audio no realiza llamada.
Ver MK-791 / 891 no realiza llamada
E08 – Módulo de audio salta locución “linea ocupada”
Ver módulo de audio salta locución “línea ocupada”
E09 – Módulo de audio no saca llamada ni hace locuciones.
Ver módulo de audio no saca llamada ni hace locuciones.
E10 – Configuracióin Volumenes del módulo de audio.
Ver volumenes del mk-791 / 891 incorrectos
Telemetría.
E11 – En el proceso de instalación del GSR no se comunica con la maniobra.
Ver GSR sin comunicación con la maniobra
E12 – GSR ya instalado ha perdido la comunicación con la maniobra.
Ver GSR ha perdido la comunicación con la maniobra
E13 – Fallo comunicación CAN con la maniobra.
Ver Fallo comunicacion CAN
Lista SMS.
Ver lista SMS
