Alimentation du GSR.

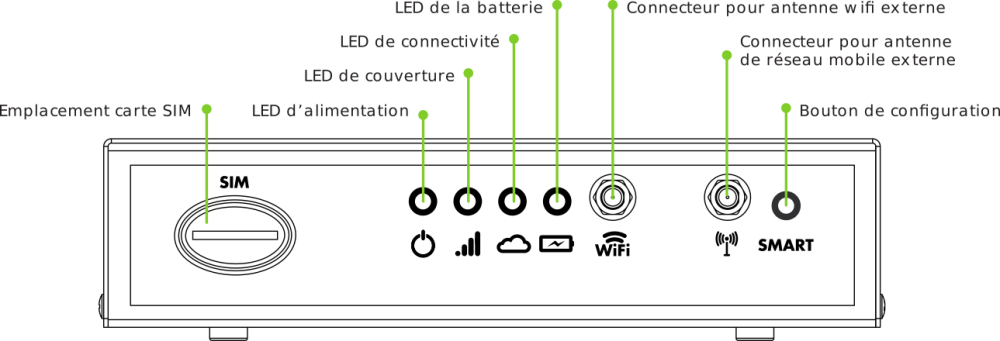

LED d’allumage (![icono on/off del led de power]( "icono power")
). Indique si le dispositif est allumé ou éteint
). Indique si le dispositif est allumé ou éteint| Dispositif éteint | Dispositif allumé |
|---|---|
 |
 |
| Led éteinte | Led verte |
E01 – La LED d’allumage ne s’allume pas.
Vérifiez si le GSR est éteint ou si la batterie a une durée de vie courte..
Réseau Mobile.
La LED de niveau de signal(![Icono barras del led de cobertura.]( "Icono cobertura")
). Type de Réseau Enregistré.
). Type de Réseau Enregistré.| Pas de réseau | Réseau 2G | Appel en cours/SMS 2G | Réseau 3G/4G | Appel en cours/SMS 3G/4G |
|---|---|---|---|---|
| |
 |
 |
|
 |
| Led éteinte | Led rouge | Led rouge clignotant | Led verte | Led verte clignotant |
Une fois le remplacement terminé, vous pouvez rallumer le GSR en appuyant sur le bouton d’alimentation.
E02a – La LED de niveau de signal ne s’allume pas.
Vérifiez que le GSR n’a pas de signal ou qu’il utilise un réseau 2G
E02b – La LED de niveau de signal est en rouge (réseau 2G).
Vérifiez que le GSR n’a pas de signal ou qu’il utilise un réseau 2G
GSR connecté aux services NAYAR (VPN).
La LED cloud(
) indique l’état de connexion du GSR aux services NAYAR via le réseau VPN NAYAR. Une led clignotante indique la transmission de données à travers le VPN.
| Pas de connectivité VPN | Connectivité Nayar VPN OK | Transmission de données en processus |
|---|---|---|
| |
|
|
| Led éteinte | Led verte | Led verte clignotant |
E03 – Le GSR n’est pas connecté au Nayar VPN.
Vérifiez que le GSR n’est pas connecté au Nayar VPN
État général du GSR.
Afin de connaître l’état général du GSR, vouz pouvez demander un rapport en envoyant un SMS au numéro de téléphone (numéro SIM) installé dans le GSR:
SMS: PinCode,C:rp
Default: 12345,C:rp
- See Response
[ {“id”:“gsr.a8504222220b”, “hw_version”:“1”,“sw_version:1.13.0”, “max17048.soc”: 91.8, “max17048.v”: 8.4,
“max17048.crate”: 0, “modem.csq”: 19, “modem.cops”: 7, “modem.icc”:“8934014022222259255”,
“modem.imei”:“889894031801736”,“n4m.online”: true} ]max17048.v: Tension de la batterie.
max17048.soc: Pourcentage du niveau de charge de la batterie.
max17048.crate:
Une valeur négative indique que la batterie est en cours de décharge (pas d’alimentation électrique).
Une valeur positive indique que la batterie est en cours de charge.
Une valeur de ‘0’ signifie que la batterie est en mode « repos », sans charge ni décharge.
modem.csq: Indique le pourcentage de la batterie en dB (min = 0, max = 32).
modem.cops: Indique le type de réseau connecté (0 = 2G, 2 = 3G, 7 = 4G).
modem.icc: Numéro ICC de la carte SIM installée.
modem.IMEI: Numéro IMEI du modem.
n4m.online: Indique si le GSR est connecté au VPN (réseau privé) de Nayar ; true signifie qu’il est connecté, et false signifie qu’il ne l’est pas.
LED de batterie(![Icono de bateria del led de bateria]( "Icono bateria")
)
)Montre le niveau de batterie.
| Batterie en état optimal | Batterie faible |
|---|---|
| |
|
| Led éteinte | Led rouge clignotante |
GSR avec un processus interne actif
Les LEDs clignotent de manière non simultanée pour indiquer un processus interne en cours, pendant ce processus le GSR n’est pas prêt pour l’opération.
E04 – Le GSR ne fait pas un appel quand le bouton d’urgence est appuyé. L’autodialer initie l’appel, donne un message, mais ne donne pas de tonalités.
E04a – Le GSR ne proportionne pas de ligne téléphonique. Vérifiez GSR sans sortie de ligne téléphonique.
E04b – Incidences avec l’installation de la ligne téléphonique. Vérifiez Autodialer sans ligne téléphonique.
E04c – Autodialer non configuré. Vérifiez Autodialer n’établit pas de communication lors de l’appel.
E05 – L’appel est initialisé, mais il n’y a pas de réponse. L’autodialer initie l’appel, donne un message, donne des tonalités, mais personne ne répond.
E05a – Configuration de l’autodialer incorrecte. Vérifiez Autodialer n’établit pas de communication lors de l’appel.
E05b – Incidences au niveau du centre d’urgence de la société de maintenance ou des services de l’opérateur.. Vérifiez Autodialer n’établit pas de communication lors de l’appel (Incidence au centre de contrôle).
E06 – L’auto dialer ne fonctionne pas quand le bouton d’urgence est appuyé. Vérifiez Autodialer n’initie pas d’appel d’urgence.
GSR configuré comme autodialer.
E07 – Le module audio ne fait pas l’appel.
Vérifiez MK-791 / 891 ne fait pas l’appel.
E08 – Le module audio joue la locution « ligne occupée ».
Vérifiez module audio joue la locution « ligne occupée ».
E09 – Le module audio ne fait ni appels ni locutions.
Vérifiez module audio ne fait ni appels ni locutions.
E10 – Réglages de volume du module audio.
Vérifiez volumes MK-791 / 891 incorrects.
Télémétrie.
E11 – Pendant le processus d’installation du GSR, il ne communique pas avec le contrôleur d’ascenseur.
Vérifiez GSR sans communication avec l’opération
E12 – GSR installé a perdu la communication avec la manœuvre d’ascenseur.
Vérifiez GSR a perdu la communication avec l’opération
E13 – Défaillance de la communication CAN avec le contrôleur d’ascenseur.
Vérifiez défaillance de la communication CAN
Liste des SMS
Vérifiez liste des SMS
