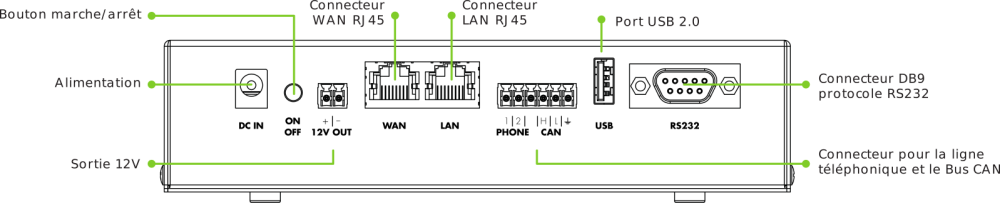

Les éléments suivants se trouvent sur le panneau arrière de l’appareil:
DC IN
Entrée de l’alimentation électrique. Dans la mesure du possible, il convient d’utiliser l’alimentation électrique fournie avec l’appareil. Si l’appareil n’est pas alimenté par la source d’origine du fabricant, un transformateur 18V-24V 2A est recommandé pour une charge optimale de la batterie.
ON / OFF
Bouton pour allumer ou éteindre la passerelle. À l’arrêt, le flux de courant provenant de la source d’alimentation et de la batterie est interrompu.
12V OUT
Sortie 12V polarisée. Elle peut être utilisée pour connecter plusieurs dispositifs d’alarme si nécessaire, en tenant compte du fait que la consommation maximale prise en charge est de 1A.
WAN/LAN
WAN: connecteur RJ45 pour recevoir la connexion internet provenant d’autres appareils.
LAN: connecteur RJ45 pour fournir une connexion internet à d’autres appareils.
PHONE / CAN

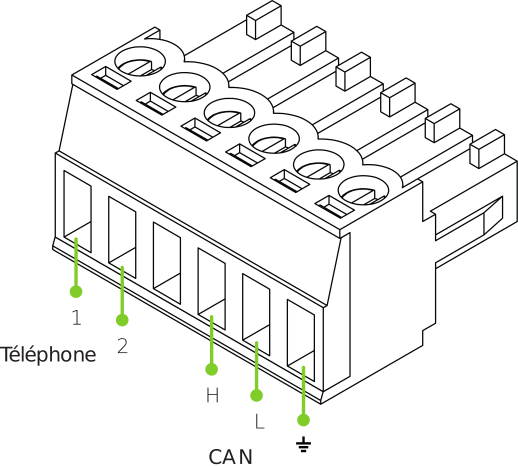

Le GSR permet de connecter à des téléalarmes ou des technologies fonctionnant en Bus CAN. À cette fin, la passerelle comprend un connecteur de branchement selon les caractéristiques indiquées ci-dessous:
- 1 et 2 (ligne téléphonique): Bornes de connexion de la ligne GSM analogique,la polarité n’a pas d’importance.
- H, L et GND (connexion CAN): pour garantir le bon fonctionnement des appareils fonctionnant en Bus CAN, il faut impérativement respecter la polarité des connexions. Pour ce faire, suivez les instructions indiquées dans le manuel.
USB
Compatible avec les périphériques USB 2.0 (0.5A) tels que les modules options, un adaptateur bluetooth, une webcam, etc.
RS232
Connecteur mâle DB9. Compatible avec la norme RS232 (DCD,RTS/CTS,RI, DSR). C’est la porte d’accès à la connexion avec certain contrôleur ou d’autres dispositifs qui utilisent cette norme pour la communication.
