Alimentation électrique du GSR.

Toutes les LEDs sont éteintes après avoir appuyé sur le bouton d’alimentation.

1º- Vérifier que le point de connexion de l’alimentation électrique a une tension correcte et stable, sans déconnexions automatiques ou accidentelles.

• Si l’alimentation est connectée à un point de l’installation électrique soumis à des coupures de courant automatiques, l’appareil fonctionnera sur batterie et s’éteindra lorsque la batterie sera épuisée, comme dans le cas de l’extinction automatique de l’éclairage de la cabine, ou dans certaines maisons privées ou bâtiments publics qui déconnectent l’installation électrique lorsqu’elle n’est pas utilisée ou lorsque le bâtiment est fermé.

2º- Vérifier que l’appareil est sous tension et que l’alimentation électrique est connectée.

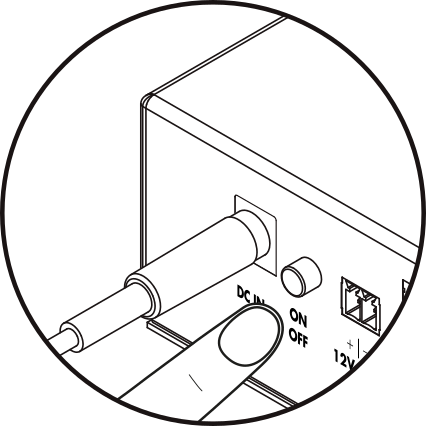

• S’assurer que l’alimentation est connectée à l’entrée d’alimentation du GSR et que le bouton d’allumage est enfoncé.

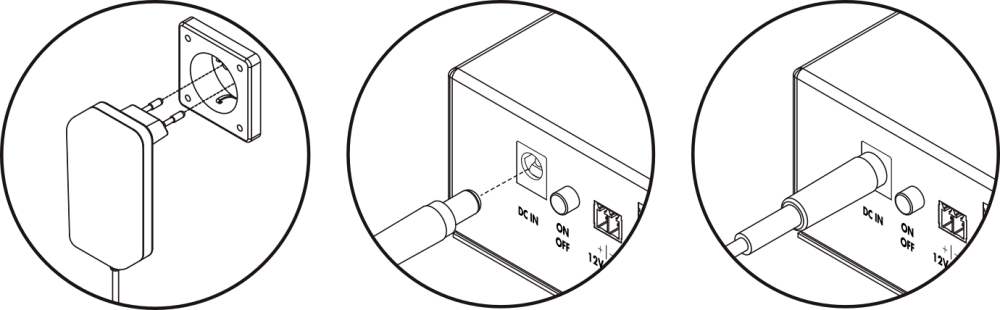

3º- Vérifier que l’alimentation électrique est connectée.

• S’assurer que l’alimentation électrique est connectée à un point de connexion électrique qui fonctionne correctement.

4º- Vérifier que le point de connexion de l’alimentation électrique est sous tension.

• Vérifier à l’aide d’un multimètre que le point de connexion électrique de l’alimentation a une tension de 230V AC.

5º- Vérifier la tension de sortie de la source d’alimentaion.

• La tension de sortie d’alimentation doit être de 18V DC. Si la tension de sortie n’est pas correcte, contactez le service d’assistance pour remplacer la source d’alimentation.

6º- Serrer le connecteur d’alimentation et vérifier que le contact avec l’entrée du GSR est correct.

• Si le problème est dû à l’usure du connecteur, s’il vous plaît, contactez le service d’assistance pour remplacer le bloc d’alimentation.
• Si le problème est dû au connecteur d’entrée du GSR, s’il vous plaît, contactez le service d’assistance pour remplacer le GSR.

7º- Brancher le câble d’alimentation et vérifier si le voyant rouge de la batterie clignote.

• Si le GSR est resté sans alimentation pendant un certain temps, la batterie peut être déchargée et se rechargera lorsqu’elle sera connectée à l’alimentation pendant une durée suffisante.
• Laissez le GSR en charge pendant environ 20 minutes, puis débranchez-le et vérifiez s’il reste allumé.
• Si la batterie ne maintient pas le GSR sous tension, procédez au remplacement de la batterie.

En cas de coupure de courant, le GSR n’atteint pas 1 heure d’autonomie.

1º- Confirmer que le GSR est correctement alimenté.

• Il peut y avoir un problème avec l’alimentation électrique, ce qui entraîne la décharge de la batterie.

2º- Laisser le GSR connecté à une alimentation externe pendant environ 2 heures pour permettre à la batterie d’atteindre sa pleine charge.

• La batterie doit être chargée et alimentée l’appareil pendant plus de 2 heures.

3º- Confirmer que l’appareil est en cours de chargement : Demander un rapport par SMS.

• Si le pourcentage de la batterie (SOC) n’est pas élevé ou si l’indicateur d’état de charge (CRATE) n’indique pas de charge, cela peut indiquer un dysfonctionnement du GSR.

• Envoyer:
  SMS: PinCode,C:rp
  Défaut: 12345,C:rp

Réponse: [ {“id”:“gsr.a8504222220b”, “hw_version”:“1”,“sw_version:1.13.0” , “max17048.soc”: 91.8, “max17048.v”: 8. “max17048.crate”: 0, “modem.csq”: 19, “modem.cops”: 7, “modem.icc”:“8934111111148059255”, “modem.imei”:“867582222222236”,“n4m.online”: true} ]

max17048.soc: Indique le pourcentage de charge de la batterie.
max17048.v: Indique la tension de sortie de la batterie.
max17048.crate: Indique l’état de charge de la gestion de la batterie.
Une valeur négative indique que la batterie est en train de se décharger (pas d’alimentation).
Une valeur positive indique que la batterie est en cours de chargement.
Si la valeur est ‘0’, cela signifie que la batterie est au “repos”, c’est-à-dire qu’elle n’est ni en charge ni en décharge.

• Si l’alimentation électrique est adéquate et que la batterie ne se charge pas, s’il vous plaît, contactez le service d’assistance pour remplacer le GSR.
