Der Befehl „An Wand ausrichten“ ermöglicht dir einen Raum oder ein Objekt ausgerichtet in deiner Zeichnung darzustellen.
Durch zwei Messpunkte wird die X-Achse festgelegt. Es gibt zwei Varianten des Befehls.
Im Flexijet 3D kannst du zwischen „An Wand ausrichten (2 Punkte)“ und „An Wand ausrichten (3 Punkte)“ wählen.
Ich wähle immer den Befehl: „An Wand ausrichten (3 Punkte)“, da ich hier auch den Ursprung (Z-Wert) des Koordinatenkreuzes festlegen kann.

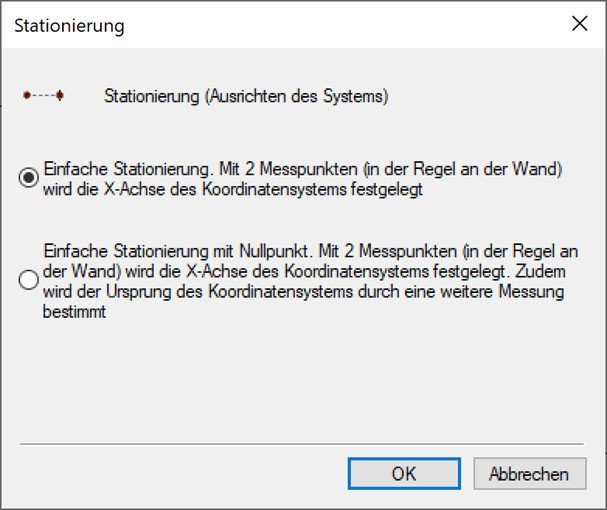

In FlexiCAD heißt der Befehl „Einfache Stationierung mit Nullpunkt“.
Wähle den Befehl „An Wand ausrichten (3 Punkte)“ und es erscheint zunächst eine Warnung in der Befehlszeile:

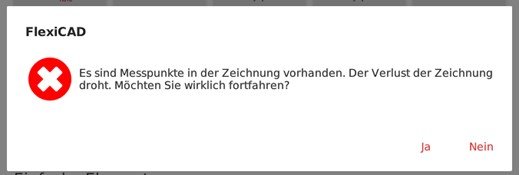

„Achtung: der Bezug zur aktuellen Zeichnung geht durch diese Funktion verloren!“.
Die weitere Vorgehensweise wird als Text in der Befehlszeile (siehe unten) sowohl in FlexiCAD als auch auf dem Flexijet-Display angezeigt.
Optional ist die Ausgabe auch auf dem Smartphone verfügbar. Diese angezeigten Texte mache ich durch die dicke Schriftart kenntlich.
Zusätzlich wird es durch die Sprachausgabe angesagt.
Diese wichtige Hilfestellung erhältst du bei allen Befehlen.

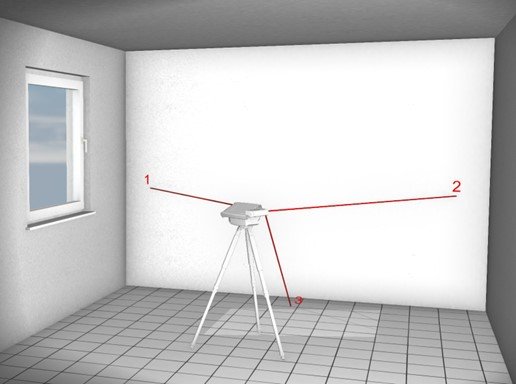

- „Erster Punkt auf der Wand links“. 1
- „Zweiter Punkt auf der Wand rechts“. 2
- „Nullpunkt (Ursprung) messen“. 3
Tipp:
Setz die ersten zwei Messpunkte ein gutes Stück von den Wandecken entfernt. (Ca. 20cm) Oftmals sind diese rund geputzt.

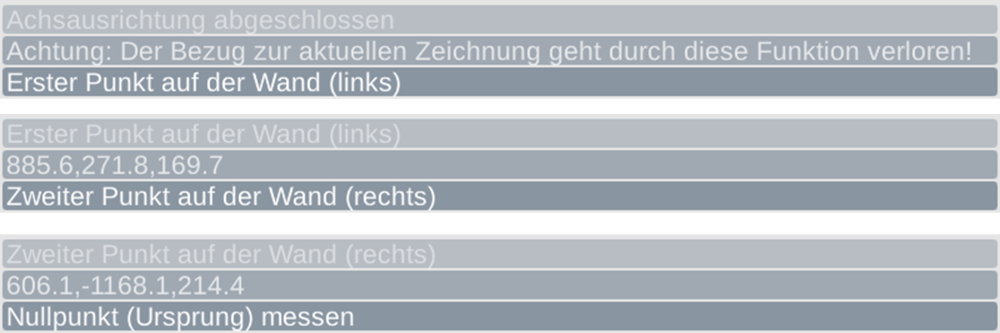

Hier die Meldungen aus der Befehlszeile vom Flexijet 3D:
Hier die Meldungen aus der Befehlszeile im FlexiCAD:
Solltest du einmal vergessen haben an einer Wand oder einem Objekt auszurichten, ist das nicht schlimm.
Alle gemessenen Maße sind korrekt, lediglich die Ansicht der Zeichnung ist verdreht
und kann später nach dem Aufmaß in FlexiCAD oder der nachfolgenden Planungssoftware gedreht werden.
