FlexiCAD3

5.1 Stativ und Flexijet 3D aufstellen

  • Nimm das Carbon-Stativ aus der Tasche und baue es in einer brauchbaren Höhe auf.
    Im Normalfall zieht man dazu das obere Beinsegment zuerst heraus.
    Löse dabei die Klemmverschraubung nur mit einer halben Umdrehung und ziehe diese „mit Gefühl“ wieder an.
    Klappe die Beine jeweils bis zum Anschlag aus und achte dabei auf einen sicheren Stand des Stativs.
  • Achte darauf, dass die Stativplatte möglichst horizontal ausgerichtet ist.
    Starke Schräglagen des Stativs kannst du mit den ausziehbaren Stativbeinen ausgleichen.
    Die Feinjustage macht später die automatische Nivellierung deines Flexijet 3D.
  • Nimm jetzt dein Flexijet 3D vorsichtig aus dem Koffer.
    Trage/belaste dein Flexijet 3D nur am linken Griff und am Gehäuse. NICHT am rechten Griff (Lasereinheit Seite).
  • Befestige ihn nun auf dem Stativ. Achte darauf, dass beide Aufnahmeteller sauber sind. Zieh die Stativschraube „mit Gefühl“ gut fest.
    Der Aufnahmeteller des Flexijet 3D darf sich auf keinen Fall auf dem Stativ drehen können. Die Messungen würden unbrauchbar werden!
  • Es kann schon mal sein, dass sich die Stativschraube nur schwer lösen lässt.

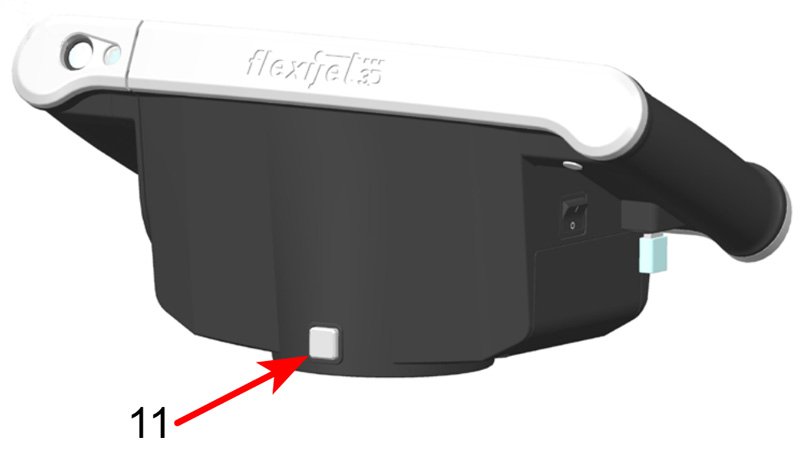

    In dem Fall kannst du mit der linken Hand den Drehteller mit dem rechteckigen Arretierungsknopf (11) festsetzen
    und mit der rechten Hand die Stativschraube festhalten.
    Jetzt ziehst du mit dem linken Unterarm dein Flexijet 3D zu dir ran und löst damit sehr leicht die Verschraubung.
    Am besten lässt du dir das bei der Basisschulung einmal zeigen.

  • Solltest du einmal ein Stativ mit fester Verschraubung nutzen, kannst du mit Hilfe des rechteckigen Arretierungsknopfes (11) dein Flexijet 3D sicher auf dem Stativ befestigen.
