14.2 Messpunkt loten

Mit dem Befehl „Messpunkt loten“ kannst du einen einzigen Messpunkt loten.
Dabei ist es egal ob du einen Punkt vom Boden auf die Decke oder einen Punkt von der Decke auf den Boden loten möchtest.
Diesen Befehl kannst du für die nachfolgende Übung „CAD-Punkte aus Zeichnung anfahren“ sehr gut einsetzen.

• Rufe den Befehl „Messpunkt loten“ unter dem Reiter „Flexijet“ auf.

• Es folgt der Hinweis: „Schnelles Loten“.

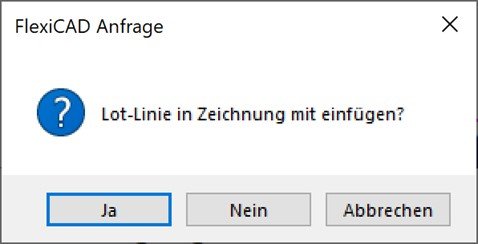

• „Lot-Linie in Zeichnung miteinfügen? (1=Ja 0=Nein)“. Hier kannst du entscheiden, ob du eine Lotlinie in die Zeichnung einfügen lassen möchtest. Gib eine „1“ ein.

• „1“.

• „Erster Punkt:“. Markiere den Punkt in der Zeichnung oder miss den Punkt mit deinem Flexijet auf, der gelotet werden soll.

• „-477.9,210.8,782.4“. Die Koordinaten des Punktes werden angegeben.

• „Lotpunkt grob anzielen und Messung auslösen“. Richte den Laserstrahl in etwa auf den Zielpunkt und löse eine Messung aus.

• „Max. Toleranz=0.5. Einstellung mit der Systemva-riablen sys_gotoper“.

• „Der Punkt wird angezeigt. Abstand=-0.0“. Die Abweichungen werden angezeigt und korrigiert.
  Der Lotpunkt wird ange-fahren und die Lotlinie wird eingezeichnet.

• „Punkte aus Zeichnung lotgerecht anfahren abgeschlossen!“. Der Befehl ist damit abgeschlossen.

*Nachdem der Messpunkt erreicht ist, blinkt der Laser dreimal.
Dadurch kannst du auch ohne das Display am PC oder Flexijet erkennen, dass der Punkt angefahren wurde.
