Es kommt immer wieder vor, dass einmal gezeichnete Objekte geändert werden müssen.
Sei es gelöscht, kopiert, gespiegelt, skaliert oder gedreht usw.
Dazu findest du unter dem Reiter „Ändern“ alle Standardwerkzeuge, die du auch aus anderen CAD-Programmen kennst.
Wähle die Werkzeuge und folge den Hinweisen im Befehlsfenster.
Ein besonderes Werkzeug möchte ich dir auch hier vorstellen.
Polylinie in Bögen zerlegen
Mit dem Befehl „Polylinie in Bögen zerlegen“ werden Polylinien in tangentiale Bögen zerlegt,
so dass diese anschließend auf einer CNC-Maschine gefräst werden können.

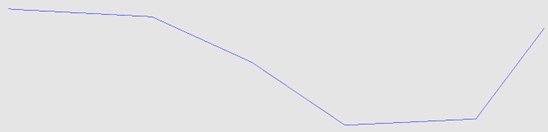

Die blau dargestellte Polylinie könnte ein Teil einer Schablone sein, die durch Flexijet mit mehreren Punkten eingemessen wurde.
Der Befehl erzeugt nun anhand der blauen Polylinie einen neuen Konturzug, der nur aus tangentialen Bögen besteht.
Der neue Konturzug kann auf einer CNC-Maschine gefräst werden.
Zeichne mit dem Polylinienwerkzeug eine Kontur oder nimm mit deinem Flexijet 3D eine Kontur ab.
Gehe danach folgendermaßen vor:
Rufe den Befehl „Polylinie in Bögen zerlegen“ auf.
- „Polylinie oder Spline zum Zerlegen wählen…“. Klicke die Polylinie an.
- „Maximale zulässige Abweichung von der Original-kontur eingeben: <5.0>“. Bestätige die maximale Abweichung von 5 mm.
- „Die Originalkontur wird gestrichelt dargestellt. Soll die Zerlegung durchgeführt werden? (1=Ja 0=Nein)“. Wähle „1“ für „Ja“.

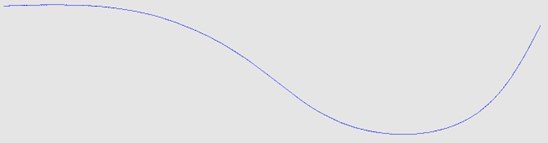

Das fertige Ergebnis sieht dann so aus.
