12.2 Fenster

Nachdem du die zugehörige Ebene gewählt hast, kannst du die Funktion „Blendrahmen“ aufrufen.
Damit kannst du einen Blendrahmen, ein oder mehrere Fensterflügel und eine Fensterbank einmessen.
Den Ablauf erkläre ich hier etwas genauer.

Die Funktionsabfolge ist folgende:

Blendrahmen

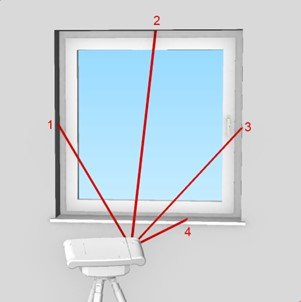

• „Blendrahmen: Punkte auf Umfang messen (Beenden mit ESC, oder Doppelmessung)“.
  Du kannst einfach einmal über die Diagonale, wie weiter oben beschrieben, messen oder jede Fläche für sich.
  Wo du in der Leibungsfläche misst, ist egal. FlexiCAD projiziert den Messpunkt auf die aktuelle Ebene.
  Der Hinweis: „Punkte auf Umfang messen“ bleibt so lange aktiv, bis du ihn mit „Esc“ oder einer Doppelmessung beendest.

*Doppelmessung = 2x hintereinander an der gleichen Stelle messen.

• „Blendrahmen: Tiefenpunkt einmessen.“ Setze einen oder mehrere Messpunkte auf den Blendrahmen, dadurch wird die Leibungstiefe bestimmt.

Fensterflügel

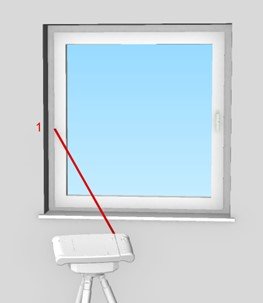

• „Fensterflügel: Ersten Punkt (bei den Bändern) einmessen.“
  Mit diesem Messpunkt legst du die Anschlagsrichtung und den ersten Punkt auf dem Umfang des Fensterflügels fest.
  Messe exakt auf die Kante des Flügels auf der Bandseite.

• „Fensterflügel: Punkte auf Umfang messen (Beenden mit ESC, oder Doppelmessung)“.
  Du kannst einfach wieder über die Diagonale messen.
  Genauer und einfacher wird es natürlich jede Kante für sich aufzunehmen.
  Je nach gewünschter Genauigkeit kannst du die Aluwinkel oder das Klebeband nutzen.
  Der Hinweis: „Punkte auf Umfang messen“ bleibt so lange aktiv, bis du ihn mit „Esc“ oder eine Doppelmessung beendest.

• „Fensterflügel: Tiefenpunkt einmessen“. Einfach einen oder mehrere Messpunkte auf dem Fensterflügel nehmen.

Weitere Fensterflügel

• Anschließend kommt wieder der Hinweis: „Fensterflügel: Ersten Punkt (bei den Bändern) einmessen“.
  Jetzt hast du die Möglichkeit weitere Fensterflügel in den gleichen Blendrahmen einzumessen.
  Bei einem einflügeligen Element brichst du die Eingabe mit „Esc“ ab.

Fensterbank

• „Fensterbank: Seitliche Begrenzung links einmessen“.
  Hier legst du die Länge der Fensterbank fest.
  Messe an der Außenkante der Fensterbank links.

• „Fensterbank: Seitliche Begrenzung rechts einmessen“.
  Messe an der Außenkante der Fensterbank rechts.

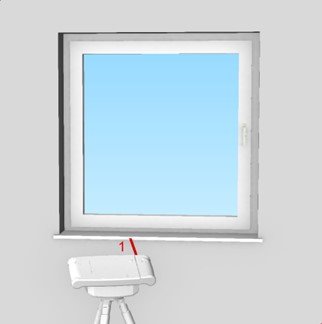

• „Fensterbank: Punkt auf der Vorderkante einmessen“.
  Hier legst du die Tiefe der Fensterbank fest.
  Messe einen oder mehrere Punkte auf der Vorderkante der Fensterbank. Beende mit „Esc“.

• Die Fensterbank wird mit einer Standardstärke von 20 mm eingefügt und kann durch Anklicken in den Eigenschaften nach Wunsch angepasst werden.

Weitere Raumelemente

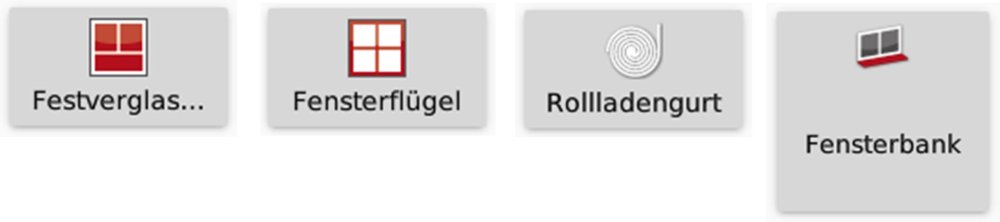

Um dein bereits bestehendes Fensterelement zu ergänzen, gibt es die Raumelemente „Festverglasung, Fensterflügel, Rolladengurt und Fensterbank“.
Um diese einzusetzen, muss ein Blendrahmen vorhanden sein.

So kannst du zum Beispiel dein Fensterelement mit einer Festverglasung ergänzen. Die Befehlsabfolge ähnelt sich immer. Folge den Anweisungen.
