12.6 Selbstdefiniertes Raumelement einmessen

Die selbstdefinierten Raumelemente entsprechen den „Sondersymbolen“ auf deinem Flexijet 3D. (Vergleiche Kapitel „Bildschirmaufbau Flexijet“).
Sie sollen dir die Arbeit erleichtern. Du kannst mit wenigen Messpunkten 3D-Elemente mit vordefiniertem Namen in dein Aufmaß einfügen.
Nachdem du die gewünschte Ebene gewählt hast,
kannst du unter dem Reiter „Aufmaß“ die Funktion „Selbstdefiniertes Raumelement einmessen“ aufrufen oder
du wählst das Menü „Sondersymbole“ auf deinem Flexijet 3D.
Hier findest du eine Vielzahl von Raumelementen. Die Vorgehensweise beim Einzeichnen ist immer ähnlich.
Es wird eine Grundfläche und eine Tiefe eingemessen.
Die Grundfläche wird auf die aktuelle Ebene projiziert und dann anhand des Tiefenwertes in den Raum extrudiert.
Grob gesagt gibt es rechteckige und runde Raumelemente, die jeweils in verschiedenen Methoden aufgemessen werden können.
(Vergleiche Kapitel „Bildschirmauf-bau Flexijet“).
Als Beispiel dient uns das Raumelement „Abluft“ und „Abluft allgemein (rund).

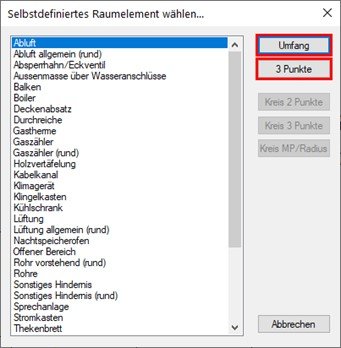

Wähle die Funktion „Abluft“.
Jetzt hast du die Wahl das Raumelement über „Umfang“ oder über „3 Punkte“ einzumessen.
Beide Abläufe kennst du bereits. Die „Umfang“ Methode aus dem Messen des Blendrahmens.
Die „3-Punkte“ Methode aus der Übung Türfront einmessen.
Dort haben wir die beiden Werkzeuge bereits kennengelernt. Hier nochmal die Befehlsabfolge:

Abluft Umfang

• „Abluft: Punkte auf Umfang messen (Beenden mit ESC, oder Doppelmessung)“.
  Nimm alle relevanten Mess-punkte auf dem Umfang.

• Beende die Eingabe mit „Esc“. „Abluft: Tiefenpunkt einmessen“. Setze einen Messpunkt als Tiefenpunkt.

• „Abstand zur Ebene = 155.2“.
  Der gemessene Tiefenpunkt wird dir als Wert angegeben.
  Jetzt wird das Rechteck mit Namen „Abluft“ eingefügt.

Abluft 3 Punkte

Die Anweisungen in der Befehlszeile erklären sich von selbst.

• „Abluft“.

• „Ersten Eckpunkt links einmessen“.

• „Zweiten Eckpunkt rechts einmessen“.

• „Punkt auf gegenüberliegender Begrenzung einmessen“.

• „Abluft: Tiefenpunkt einmessen“.

• Abstand zur Ebene = 123.0

Abluft allgemein (rund)

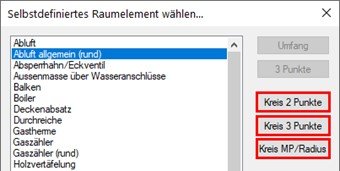

Wähle die Funktion „Abluft allgemein (rund)“.
Jetzt hast du die Wahl das Raumelement über die drei Methoden „Kreis 2 Punkte“, „Kreis 3 Punkte“ und „Kreis MP/Radius“ (MP=Mittelpunkt) einzumessen.

Abluft allgemein (rund) Kreis 2 Punkte

Bei dieser Methode bestimmst du mit 2 Punkten auf der Außenkante des Kreises den Durchmesser.

• „Abluft allgemein (rund)“.

• „Erster Punkt:“

• „Zweiter Punkt:“

• „Abluft allgemein (rund): Tiefenpunkt einmessen“.

• „Abstand zur Ebene = 320.4“.

Abluft allgemein (rund) Kreis 3 Punkte

Bei dieser Methode bestimmst du mit 3 Punkten auf der Außenkante den Kreis.

• „Abluft allgemein (rund)“.

• „Erster Punkt:“

• „Zweiter Punkt:“

• „Dritter Punkt:“

• „Abluft allgemein (rund): Tiefenpunkt einmessen“.

• „Abstand zur Ebene = 281.3“.

Abluft allgemein (rund) Kreis MP/Radius

Bei dieser Methode setzt du zuerst den Mittelpunkt und bestimmst dann mit dem zweiten Punkt den Radius des Kreises.

• „Abluft allgemein (rund)“.

• „Zentrum des Kreises:“

• „Radius des Kreises:“

• „Abluft allgemein (rund): Tiefenpunkt einmessen“.

• „Abstand zur Ebene = 158.9“.
