15.1 Ortbetonkern

Öffne die Datei in FlexiCAD.

• Du siehst im Projekt-Explorer die relativ einfache Ordnerstruktur.

• Du brauchst letztendlich nur einen Ordner „Ortbetonkern“ als horizontale Ebene und einen 3D-Ordner mit den „Stufenhöhen“.

Stufenvorderkanten

• Der Ordner „Ortbetonkern“ ist eine horizontale Ebene.
  Den Messpunkt für die Ebene nimmst du am besten am Antritt.

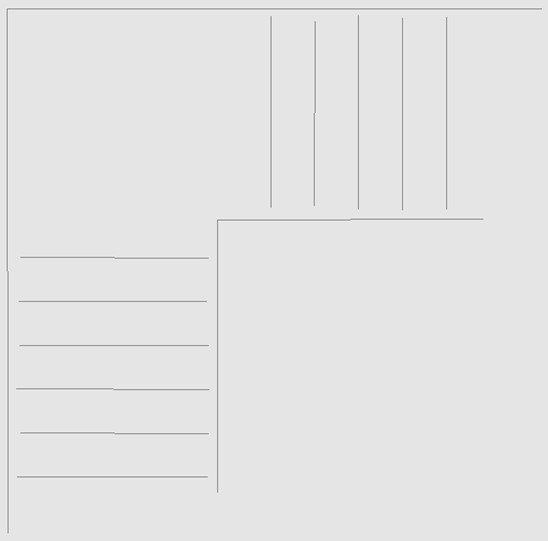

  Mit dem Werkzeug „Einzellinien“ sind die Stufenvorderkanten eingezeichnet.

Stufenverlauf außen und innen

• Beim Stufenverlauf außen und innen musst du schauen, wie gerade die Wände sind.
  Du arbeitest am besten mit dem „Polylinien“ Werkzeug.
  Je ungleichmäßiger der Wandverlauf ist, desto mehr Messpunkte musst du aufnehmen.
  Achte darauf, dass sich die Polylinie nicht selbst schneidet.

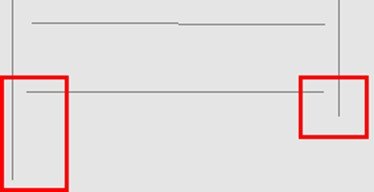

• Ganz wichtig ist dabei, dass der Stufenverlauf außen und innen jeweils den Antritt und den Austritt überragen.
  Ggf. musst du die Linien verlängern.
  Nutze dazu zum Beispiel den Befehl „Linie verlängern“ unter dem Reiter „Ändern“.

• Die diversen Polylinien musst du anschließend zu einer Polylinie zusammenfügen, auch die von der nächsten Wand.
  Das machst du mit dem Werkzeug „Endpunkte verbinden“.
  Du findest es unter dem Reiter „Ändern“.
  So ergibt sich ein Stufenverlauf außen und ein Stufenverlauf innen.
  Die Stufenvorderkanten werden später von Flexi-CAD automatisch verschnitten.
