1.2 Flexijet 3D

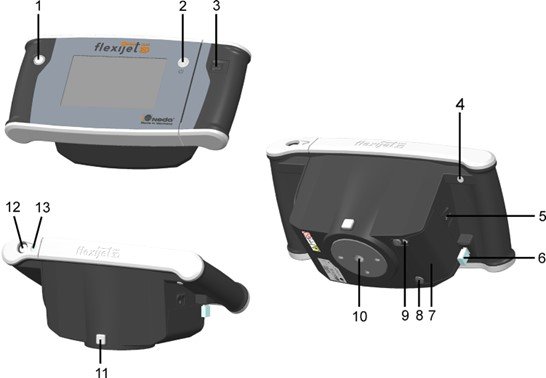

Erklärung der Funktionen am Gerät

1. „Messauslöser“: Mit dem Messauslöser werden Messungen gestartet. Während eine Messung aktiv ist, leuchtet der LED-Ring um den Messauslöser rot. Während dieser Phase darf das Flexijet 3D nicht bewegt werden.

2. „Ein/Aus“: Mit der Taste 2 wird das Flexijet 3D ein- bzw. ausgeschaltet.

3. „Scroll-Rad“: Mit dem Scroll-Rad können je nach Messaufgabe verschiedene Funktionen ausgeführt werden. Das Scroll-Rad stellt eine kombinierte Dreh- und Druckfunktion zur Verfügung.

4. Funktionstaste „Escape“: Die Funktionstaste befindet sich an der Unterseite des linken Griffbereichs und hat von der jeweiligen Messaufgabe abhängige Funktionen.

5. „Hauptschalter“: Dieser Kippschalter erlaubt das vollständige Trennen des Flexijet 3D von der Stromversorgung (z.B. bei der Mitnahme im Flugzeug). Das Laden des Akkus ist nur in der Position „Ein“ möglich. Es wird empfohlen den Kippschalter nicht zu betätigen, solange das Flexijet noch in Betrieb ist (möglicher Datenverlust).

6. „WLAN-Stick“: Der WLAN-Stick dient zur Kommunikation des Flexijet 3D mit externen Geräten und darf nicht abgezogen werden. Es dürfen nur von Fle-xijet zugelassene WLAN-Sticks eingesetzt werden.

7. „Akkufach-Deckel“: Hinter dem Akkufach-Deckel befindet sich der Lithium-Ionen-Akku. Der Tausch des Akkus darf nur durch die Fa. Flexijet GmbH oder einen autorisierten Service-Partner erfolgen.

8. „Verschlussschraube Akkufach“: Die Verschlussschraube Akkufach darf nur zum Tausch des Akkus durch die Fa. Flexijet GmbH oder einen autorisierten Service-Partner geöffnet werden.

9. „Ladebuchse“: In die Ladebuchse darf nur das mitgelieferte oder ein von der Fa. Flexijet GmbH zugelassenes Netzteil eingesteckt werden.
Die Verwendung eines anderen Netzteils ist nicht zulässig und kann zu erheblichen Sach– oder Personenschäden führen.

10. „Aufnahmeteller mit 5/8“ Anschlussgewinde“: Dient zur Befestigung auf einem Stativ.

11. „Arretierknopf“: Zum sicheren Befestigen des Flexijet 3D auf einem anderen Stativ. Dient auch zum einfachen Lösen der Feststellschraube.

12. „Kamera“: Die eingebaute Kamera dient zur Aufmaß-Dokumentation und unterstützt dich beim Anzielen.

13. „Entfernungsmesser“: Hochpräziser Laser-Entfernungsmesser.
