FlexiCAD3

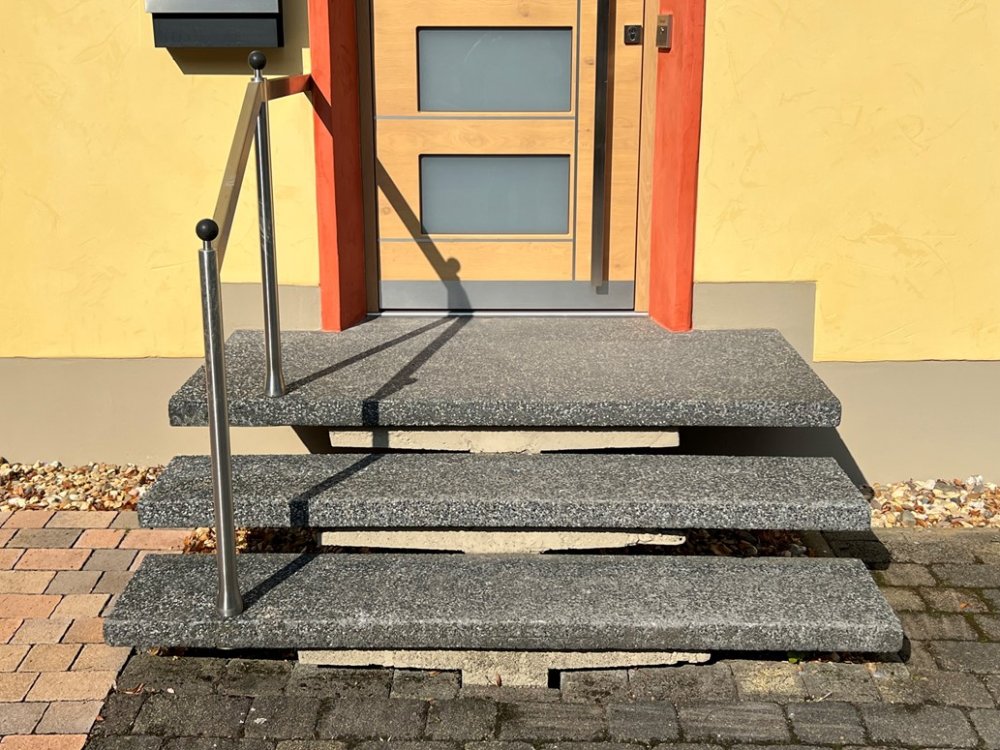

16.4 Treppe messen

  • Lege im Ordner „Treppe“ drei „Horizontale Ebenen“ an.

  • Nimm die Konturen der Treppenstufen mit der Funktion „Einzel Linien“ oder „Polylinie“ ab.

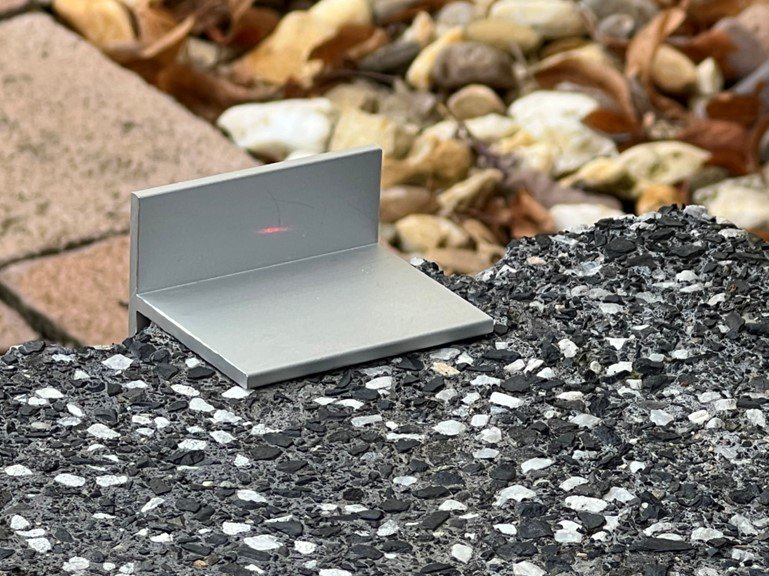

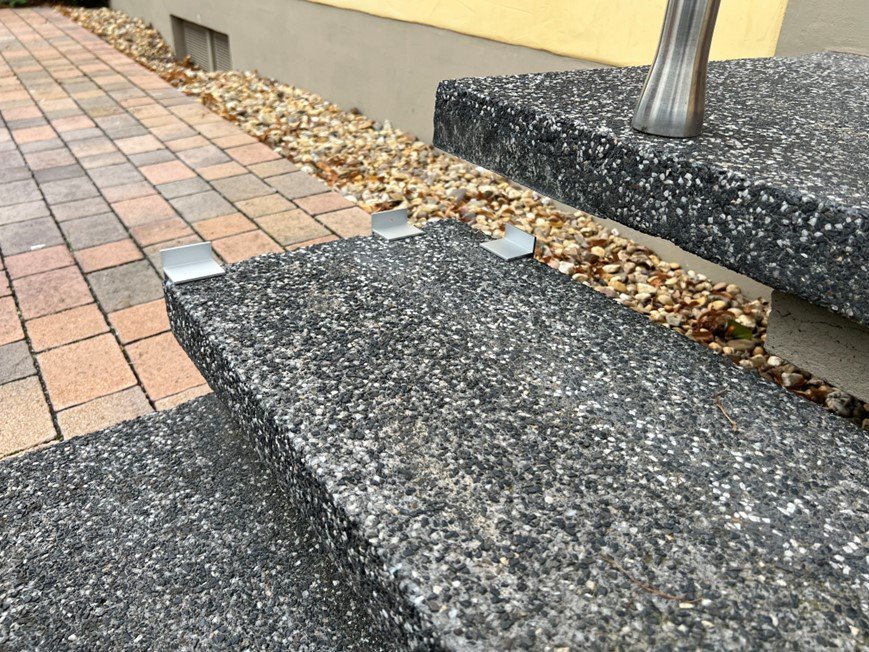

  • Hier sind die mitgelieferten Winkel hilfreich.

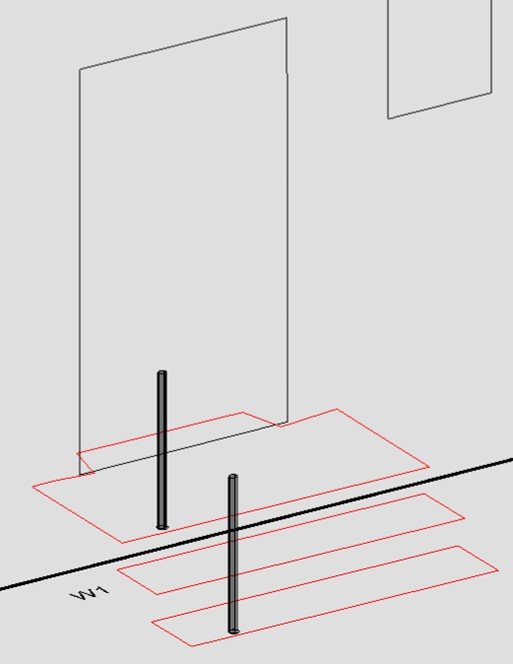

  • Auf den jeweiligen Ebenen kannst du auch gleich die Position der Handlauf-Pfosten einmessen.
    Nutze dazu den Befehl „Kreis 3 Punkte“.

  • Weise den Kreisen eine Höhe zu.
