Botões Laterais - Navegação

A Tela de Navegação

A tela de navegação conta com duas barras de Botões Laterais, à esquerda e à direita da área do mapa. Os botões sensíveis ao toque permitem executar uma série de ações pertinentes ao trabalho agrícola, acessar informações relevantes, configurar parâmetros, entre outras funcionalidades.

Barra de botões laterais – Esquerda

A barra lateral esquerda da tela de Navegação, possui uma série de botões que variam suas disposições de acordo com a Operação selecionada.

A figura abaixo mostra um exemplo da “Barra de Botões Laterais da Esquerda”, explicando cada item que a compõe.

1) Operação = Pulverização, Fertilização, Colheita, Plantio, Outros

Item	Botão	Descrição
		Botão de cancelar, para finalizar o evento da navegação atual.
		Botão do rastro ou pintura da tela, para ativar ou desativar a marcação da aplicação.
		Botão de informações, para alterar a página da Barra de Informações.
		Botão de configurações, para acessar o menu de Configurações durante a Navegação.

2) Operação = Irrigação

Configuração	Botão	Função
		Finalizar o evento da navegação atual
		Alternar para configurações da irrigação -> Passa para a configuração .
		Alterar a página da Barra de Informações.
		Acessar o menu de Configurações durante a Navegação.
		Ativar a irrigação -> Passa para a configuração .
		Finalizar o evento da navegação atual.
		Alternar para configurações da irrigação -> Passa para a configuração .
		Alterar a página da Barra de Informações.
		Acessar o menu de Configurações durante a Navegação.
		Desativar a irrigação -> Retorna para a configuração .
		Retornar das configurações da irrigação -> Retorna para a configuração .
		Abrir a tela de configuração da Distância Máxima da irrigação.
		Abrir a tela de configuração do Alerta da irrigaçã.o
		Zerar o odômetro da irrigação.
		Ativar a irrigação -> Passa para a configuração .
		Retornar das configurações da irrigação -> Retorna para a configuração .
		Abrir a tela de configuração da Distância Máxima da irrigação.
		Abrir a tela de configuração do Alerta da irrigação.
		Zerar o odômetro da irrigação.
		Desativar a irrigação -> Retorna para a configuração .

Barra de botões laterais – Direita

Da mesma forma, a barra lateral direita da tela de navegação também possui uma série de botões, cuja disposição varia de acordo com as configurações selecionadas. Existem três páginas com barra de botões laterais, onde podemos visualizar seu conteúdo utilizando o botão de “Troca de Páginas” .

A seguir, é apresentado um exemplo de “Barra de Botões Laterais da Direita”, detalhando cada elemento que a constitui.

Página 1

A primeira página de botões laterais tem a disposição variável de acordo com o Tipo de Guia que está configurado.

1) Tipo de Guia = Reta ou Curva

Configuração	Botão	Função
		Alternar para a Página 2 de botões da barra lateral direita.
		Marcar ponto A da guia -> Passa para a configuração .
		Alternar para a Página 2 de botões da barra lateral direita.
		Marcar ponto B da guia -> Passa para a configuração .
		Chamar a tela do menu de Ajuste de Posição.
		Alternar para a Página 2 de botões da barra lateral direita
		Pausar a navegação na guia -> Passa para a configuração
		Chamar a tela do menu de Ajuste de Posição
		Alternar para a Página 2 de botões da barra lateral direita.
		Retomar a navegação na guia -> Retorna para a configuração .
		Chamar a tela do menu de Ajuste de Posição.

2) Tipo de Guia = Livre

Configuração	Botão	Função
		Alternar para a Página 2 de botões da barra lateral direita.
		Marcar ponto A da primeira guia -> Passa para a configuração .
		Chamar a tela do menu de Ajuste de Posição.
		Alternar para a Página 2 de botões da barra lateral direita.
		Marcar ponto B da primeira guia -> Passa para a configuração .
		Cancelar a marcação da primeira guia -> Retorna para a configuração .
		Chamar a tela do menu de Ajuste de Posição.
		Alternar para a Página 2 de botões da barra lateral direita.
		Marcar ponto A da guia atual -> Passa para a configuração .
		Finalizar a guia livre -> Passa para a configuração .
		Chamar a tela do menu de Ajuste de Posição.
		Alternar para a Página 2 de botões da barra lateral direita.
		Marcar ponto B da guia atual -> Retorna para a configuração .
		Cancelar a marcação da guia atual -> Retorna para a configuração .
		Chamar a tela do menu de Ajuste de Posição.
		Alternar para a Página 2 de botões da barra lateral direita.
		Chamar a tela de Mapa e Localização Atual.
		Pausar a navegação na guia -> Passa para a configuração .
		Chamar a tela do menu de Ajuste de Posição.
		Alternar para a Página 2 de botões da barra lateral direita.
		Chamar a tela de Mapa e Localização Atual.
		Retomar a navegação na guia -> Retorna para a configuração .
		Chamar a tela do menu de Ajuste de Posição.

3) Tipo de Guia = Projeto

Configuração	Botão	Função
		Alternar para a Página 2 de botões da barra lateral direita.
		Chamar a tela de Mapa e Localização Atual.
		Pausar a navegação na guia -> Passa para a configuração .
		Chamar a tela do menu de Ajuste de Posição.
		Alternar para a Página 2 de botões da barra lateral direita.
		Chamar a tela de Mapa e Localização Atual.
		Retomar a navegação na guia -> Retorna para a configuração .
		Chamar a tela do menu de Ajuste de Posição.

Página 2

Configuração	Botão	Função
		Alternar para a Página 1 (se modo demonstração não ativado) ou Página 3 (se modo demonstração ativado) de botões da barra lateral direita.
		Iniciar a demarcação de novo limite -> Passa para a configuração .
		Alternar a visualização do mapa de navegação para 2D.
		Alternar entre os níveis de zoom do mapa de navegação.
		Alternar para a Página 1 (se modo demonstração não ativado) ou Página 3 (se modo demonstração ativado) de botões da barra lateral direita.
		Pausar a demarcação do limite -> Passa para a configuração .
		Encerrar a demarcação do limite -> Passa para a configuração .
		Alternar a visualização do mapa de navegação para 2D.
		Alternar entre os níveis de zoom do mapa de navegação.
		Alternar para a Página 1 (se modo demonstração não ativado) ou Página 3 (se modo demonstração ativado) de botões da barra lateral direita.
		Retomar a demarcação do limite -> Retorna para a configuração .
		Alternar a visualização do mapa de navegação para 2D.
		Alternar entre os níveis de zoom do mapa de navegação.
		Alternar para a Página 1 (se modo demonstração não ativado) ou Página 3 (se modo demonstração ativado) de botões da barra lateral direita.
		Alternar a visualização do mapa de navegação para 2D -> Passa para a configuração .
		Alternar entre os níveis de zoom do mapa de navegação.
		Alternar para a Página 1 (se modo demonstração não ativado) ou Página 3 (se modo demonstração ativado) de botões da barra lateral direita.
		Alternar a visualização do mapa de navegação para 3D -> Retorna para a configuração
		Alternar entre os níveis de zoom do mapa de navegação.

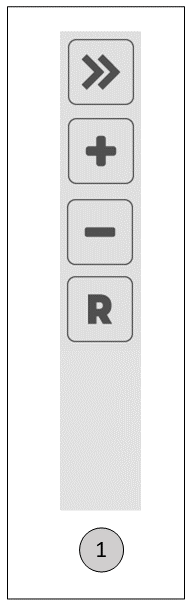

Página 3

Configuração	Botão	Função
		Alternar para a Página 1 de botões da barra lateral direita
		Incrementar a velocidade no modo demonstração em 0,5 km/h.
		Decrementar a velocidade no modo demonstração em 0,5 km/h.
		Botão para visualização da navegação quando estiver se deslocando em Marcha a Ré.
