GSR

3. Instalação e arranque do equipamento

1. Colocar o dispositivo em um lugar cómodo de manipular.

2. Inserir o cartão SIM segundo o gráfico.

Dibujo de como insertar la tarjeta SIM en el slot del GSR.

3. Conectar a antena correspondente a 3G/4G. Esta antena sempre deverá estar conectada ao dispositivo.

Dibujo descriptivo de la conexión de la antena red movil en el GSR.

4. Conectar a antena correspondente a Wi-Fi. Em caso de ser necessário fornecer conectividade a outro dispositivo.

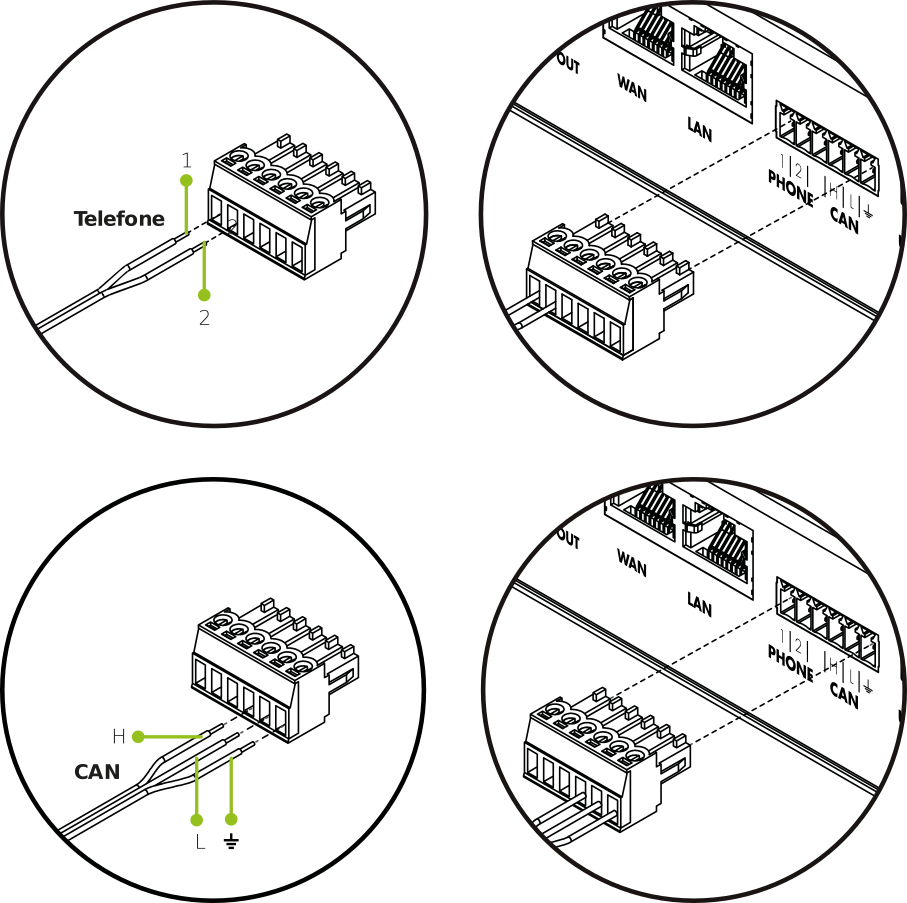

5. Colocar os cabos nos bornes de linha telefónica ou CAN, segundo a qual corresponda.


6. Inserir o borne com os cabos na sua posição.

7. Alimentar o dispositivo de de alarme bidireccional com 12V se necessário.

Dibujo descriptivo de como conectar el conector a la salida de 12v dc que tiene el GSR en la parte trasera.

8. Conectar a fonte de alimentação à corrente e a DC IN.

Dibujo conexion de la fuente de alimentación a la toma de red electrica y a la entrada de alimenación DC IN del GSR.

9. Pressionar o botão ON/OFF e comprovar que todos os LEDs se acendem e apagam uma vez.

Dibujo descriptivo de la acción de pulsar el boton de encendido (ON/OFF) situado en la parte trasera del GSR.

10. Uma vez o LED Icono barras de señal situado en el led de red movil. indique que o GSR têm cobertura (Ver 2.1.2.2. LED de cobertura), manter pressionado o botão SMART entre 2 e 6 segundos para configurar o telealarme (só clientes de 72horas).

Dibujo indicativo de la acción de pulsar el botón Smart del GSR.
