GSR

3. Installation und Inbetriebnahme

1. Stellen Sie das Gerät an einem Ort auf, an dem Sie es gut bedienen können.

2. Legen Sie die SIM-Karte gemäß der Abbildung ein.

Dibujo de como insertar la tarjeta SIM en el slot del GSR.

3. Schließen Sie die entsprechende Antenne für 3G/4G an. Diese Antenne muss immer am Gerät angeschlossen sein.

Dibujo descriptivo de la conexión de la antena red movil en el GSR.

4. Schließen Sie die entsprechende Antenne für WLAN an. Stellen Sie bei Bedarf eine Verbindung zu einem anderen Gerät her

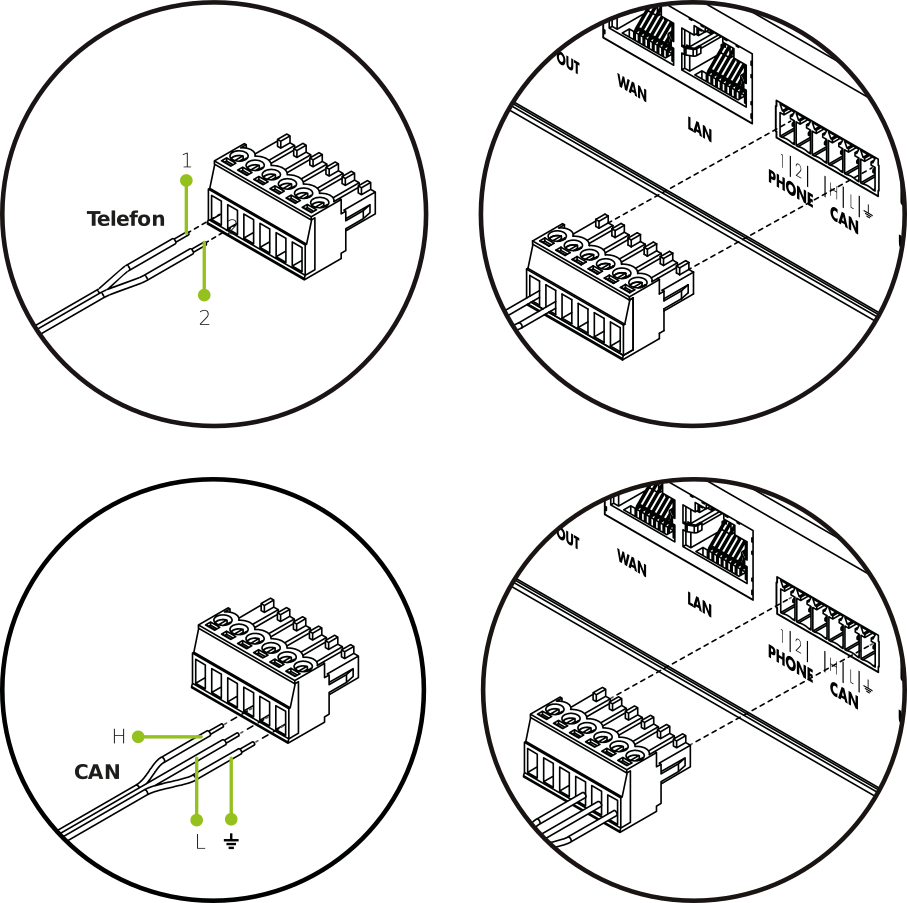

5. Verdrahten Sie die Klemmleiste mit der Telefonleitung bzw. den CAN-Leitungen.


6. Stecken Sie die verdrahtete Klemmleiste in ihre Position.

7. Versorgen Sie die Alarmanlage bei Bedarf mit 12V.

Dibujo descriptivo de como conectar el conector a la salida de 12v dc que tiene el GSR en la parte trasera.

8. Schließen Sie das Netzteil an die Stromversorgung und den DC IN an.

9. Drücken Sie die ON/OFF – Taste und überprüfen Sie, ob sich alle LEDs einmal ein – und wieder ausschalten.

Dibujo descriptivo de la acción de pulsar el boton de encendido (ON/OFF) situado en la parte trasera del GSR.

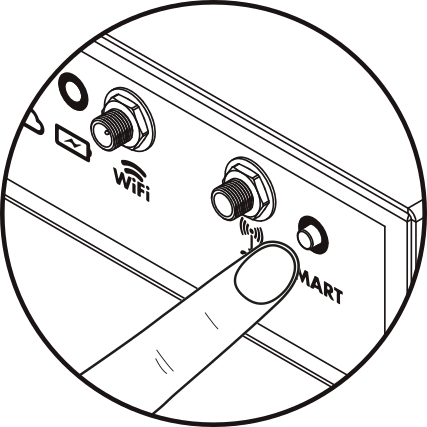

10. Sobald die LED Icono barras de señal situado en el led de red movil. anzeigt, dass GSR Empfang hat (Siehe 2.1.2.2. Empfangs-LED), halten Sie die SMART -Taste 2 bis 6 Sekunden lang gedrückt, um das Notrufgerät zu konfigurieren (nur für 72horas-Kunden verfügbar).

Dibujo indicativo de la acción de pulsar el botón Smart del GSR.
