DIPスイッチ設定 / ACC/DEC DIPスイッチ /
減速時間が加速時間の2倍の場合
Accel/Decel 時間が最高速の設定
以下の表は、 Gフォースランプ の16種類のACC/DEC DIPスイッチ設定とモーター速度が 最大 （SPEED DIPスイッチチャート の項目32）に設定されている場合の加速時の最高速度到達時間や減速時の停止時間を示しています。
ECOモードやBOOSTモードに関係なく適用されます。
| No. | ACC/DEC SW 4 |
ACC/DEC SW 3 |
ACC/DEC SW 2 |
ACC/DEC SW 1 |
Acceleration Time (sec) |
Deceleration Time (sec) CONFIG SW 8 ON |
| 0 | OFF | OFF | OFF | OFF | 0.05 | 0.10 |
| 1 | OFF | OFF | OFF | ON | 0.10 | 0.20 |
| 2 | OFF | OFF | ON | OFF | 0.20 | 0.40 |
| 3 | OFF | OFF | ON | ON | 0.30 | 0.60 |
| 4 | OFF | ON | OFF | OFF | 0.40 | 0.80 |
| 5 | OFF | ON | OFF | ON | 0.50 | 1.00 |
| 6 | OFF | ON | ON | OFF | 0.60 | 1.20 |
| 7 | OFF | ON | ON | ON | 0.70 | 1.40 |
| 8 | ON | OFF | OFF | OFF | 0.80 | 1.60 |
| 9 | ON | OFF | OFF | ON | 1.00 | 2.00 |
| 10 | ON | OFF | ON | OFF | 1.20 | 2.40 |
| 11 | ON | OFF | ON | ON | 1.40 | 2.80 |
| 12 | ON | ON | OFF | OFF | 1.60 | 3.20 |
| 13 | ON | ON | OFF | ON | 1.80 | 3.60 |
| 14 | ON | ON | ON | OFF | 2.00 | 4.00 |
| 15 | ON | ON | ON | ON | 2.50 | 5.00 |

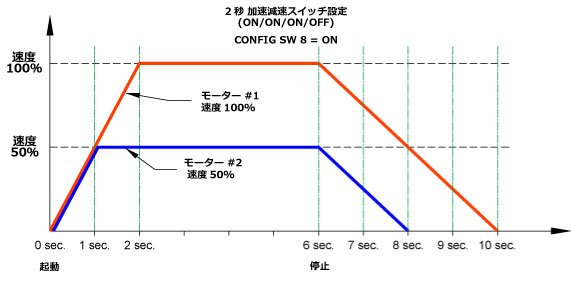

グラフを利用した例
モーターが2個あり、モーター#1の速度は100%最大RPMに設定されており、モーター#2の速度は50%に設定されています。 ACC/DEC DIPスイッチの4～1を順にON、ON、ON、OFFに設定した場合、速度を100%最大に設定すると加速時間は2.000秒、減速時間は4.000秒となることがわかります。 加速/減速ランプが同じなので、速度が50%の場合なら、加速時間と減速時間は最大値の1/2となり、したがって加速時間は1.000秒、減速時間は2.000秒となります。 この例では、両方のモーターを同時に始動し、6秒間作動させて同じ時間に停止しています。 この状態は、以下のグラフに表れています：
