FlexiCAD 通过几个简单的步骤,就可将你自定义的安装符号插入到文件中。FlexiCAD 的标准符号可根据你的需要定制 – 请联系 Flexijet 技术支持, helpdesk@flexijet.info 以获取定制方面的帮助。

观看视频教程 !

逐步详细说明:

  1. 在 FlexiCAD 或 Flexijet Stone 中打开你的文件,请选择将存放安装符号的文件夹。然后,选择 ‘Measurement 测量’ 功能区。在该功能区中,选择 ‘Insert Installation Symbol 插入安装符号’ 功能。

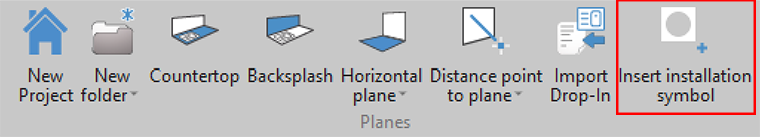

    Measurement Ribbon with Insert Installation Symbol button highlighted
  1. 在Insert Installation Symbol – 插入安装符号窗口中,选择符号类别,然后选择所需的符号。此窗口将保持一直打开。
    Insert install symbols selection window
  1. 用光标单击要放置符号的位置。你也可以通过 Flexijet 激光测量实际空间中的点,并在该点插入符号。Insert Installation Symbol – 插入安装符号窗口将保持打开,所以你可以选择和放置其他符号。
    Insert install symbols clicking to place symbol
  1. 完成后,只需关闭 Insert Installation Symbol 窗口即可退出该功能。

要自定义你自己的安装符号,请参阅 Creating and editing installation symbols 创建和编辑安装符号
