数字化填充 Digitize Hatch

观看视频教程!

如何数字化填充

Digitize Hatch数字化填充命令在填充区域内测量所有相交点的距离。例如，可以测量墙上一个矩形区域中的填充，以确定高点和低点，从而有效布置玻璃或石材。

按照以下说明创建并数字化填充。

1. 选择要填充的闭合对象（例如矩形或多段线）。如果要填充墙或其他不常见曲面，可以使用 ‘change 更改’ 功能区的 ‘Single Elements to Polyline 单图元转多段线’ 工具先创建多段线，然后再对其进行填充。注意首先分解多段线，然后再合并为较大的多段线。

*提示：如果要对矩形墙区域进行填充，可以选择测量/绘制 2 点或 3 点矩形，以作为填充的边界，因此无需连接外轮廓线为多段线，以绘制填充。

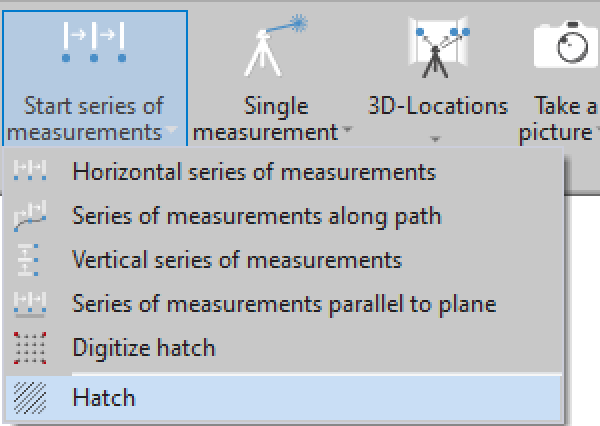

2. 在 Flexijet 功能区的 ‘Start Series of Measurements 开始系列测量’ 下拉菜单中选择 填充 。

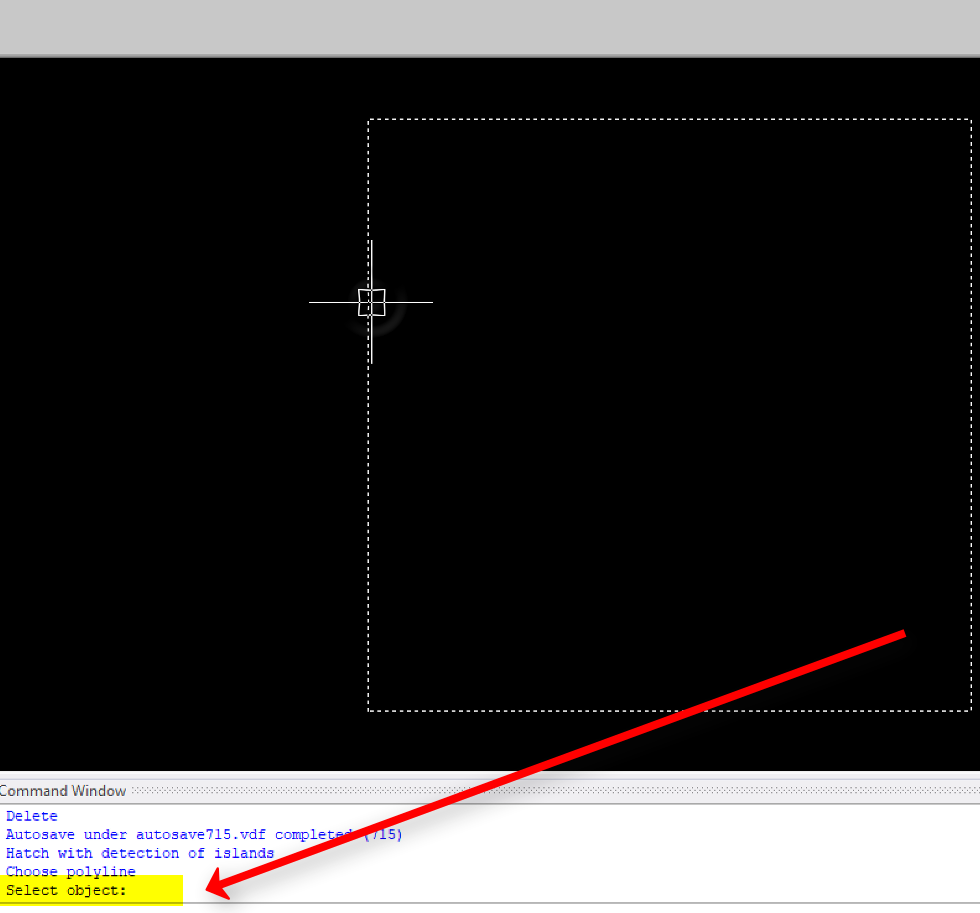

3. 按命令窗口中提示，选择要填充的对象。选择边框对象后，你还可以选择原始填充区域内需忽略的闭合对象（多段线或矩形），例如一个切口。


4. 按命令窗口提示设置填充角度（默认为45度）和填充的距离。此距离是填充网格的间距，‘Digitize Hatch 数字化填充’ 命令将扫描这些交点。较小的数字（例如，1英寸）将给定1英寸的填充网格，因此扫描每1英寸。

5. 在 Flexijet 功能区的 ‘Start Series of Measurements 开始测量系列’ 下拉菜单中选择 数字化填充 。按命令窗口提示选择要填充的 Select the Object (hatch) 对象（填充）（并点击Enter键确认），设置 Distance 距离值（如果显示超出的点，通常为 0 ）或按回车键使用默认值，然后通过输入 1 表示是、或 0 表示否，来决定是否 Insert distance Stamp 插入距离戳记。这决定是否显示距离编号。

6. 然后，系统将提示你使用 Flexijet 为要测量的距离设置一个参照点，从该点测量点距离。这是要显示的距离栅格的 ‘base’ value 基准值。 建议：如果需要你的扫描相对于当前平面，请单击你的图形中已设置到此平面的图元，来设置它。 或者，你可以测量一个特定点作为参照。


7. Flexijet现在将测量网格上的所有点，按顺序测量这些点，直到完成所有测量。

#_完成后，FlexiCAD 将显示 ‘Finished 已完成’，然后显示测量的最小和最大距离。

8. 通过 ‘Draw 绘图’ 功能区的 ‘Point style 点样式’ 以更好地查看颜色编码的高度图。将点的尺寸变大以查看点。如果以英寸为单位，则值 1 通常是合适的。
