图形和实际位置 Location from Drawing and Reality

通过图形和实际位置，Flexijet 可通过在图形中选择点，并在实际环境中测量这些点来继续位置。

!此功能产生的结果可能不如 3D locations 功能精确，因为用于重新定位的点的测量可能不如 3D locations 位置点精确！始终建议使用 3D locations 重新定位 Flexijet

*使用此功能时，确保选择的实际测量点能反映这些点的 3D 位置。在平面上测量的点不包含原始 3D 数据

要使用此功能:

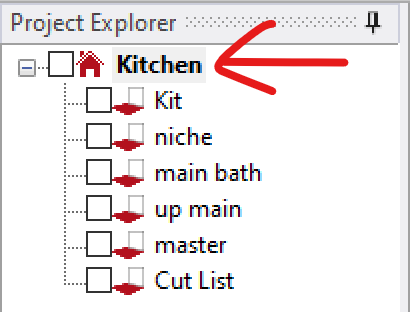

1. 选择 ‘Home’ 文件夹或项目文件夹。

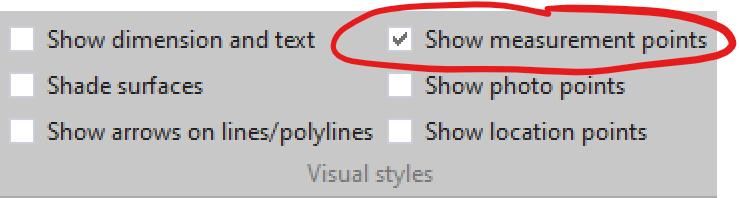

2. 从 View 视图选项卡中，选择 ‘Show Measurement points 显示测量点’ 以显示 3D 空间中的实际测量点。

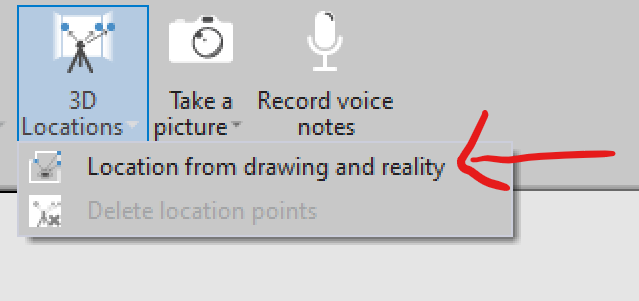

3. 在 Flexijet 选项卡上，单击 3D Locations 的下拉菜单，然后选择 ‘Location from Drawing and Reality 图形和实际位置’

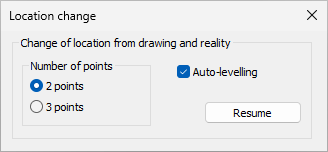

4. ‘Location from Drawing and Reality’ 窗口将出现。选择以 2 点或 3 点继续。如果使用 2 个点继续位置，应选择自动水平校准以自动调平 Flexijet（除非在使用手动水平校准的情况下，如在船上。）

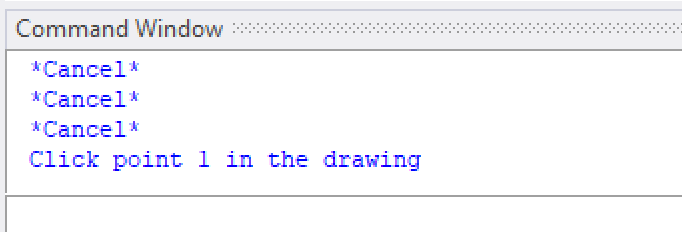

5. 按命令提示，单击要作为参照的点。提醒使用3D 测量点，而不是投影到平面的点。

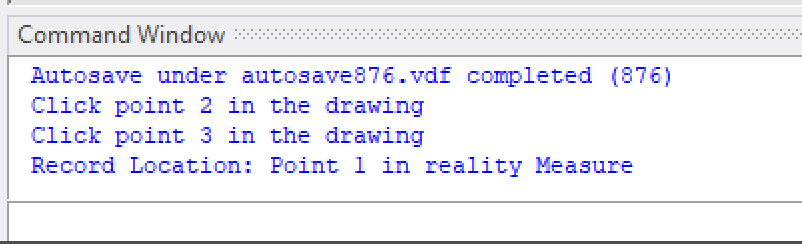

6. 现在，按命令提示再通过 Flexijet 实际测量这些相同的点。按照上个步骤中点击这些点的顺序进行测量。


7. 如果重新定位成功，现在命令提示将显示。

8. 继续位置后，建议使用 ‘Show CAD point 显示 CAD 点’ 功能检查重新定位的准确性。
