2021年6月新版本:绘制水池或切口 Draw a Sink or Cutout
新增的 ‘Draw a Sink or Cutout 绘制水池或切口’ 选项是一种快速绘制矩形水槽、灶具或其他切口的有效方法,一次定义宽度、高度、拐角半径、缩进,并添加文字、水龙头孔和皂液分配器孔。选择颜色,在页面上旋转,并保存设置以供重复使用。
要使用此功能:

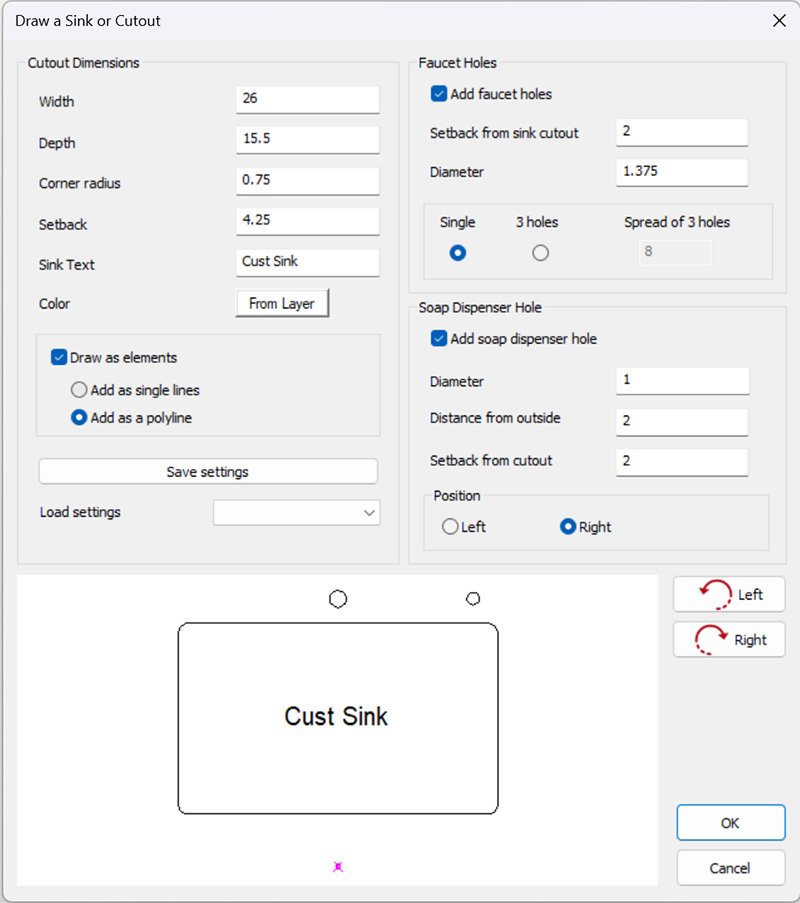

- 在 ‘Measurement 测量’ 功能区中选择 ‘Draw a Sink or Cutout 绘制水池或切口’
- 按 OK,然后单击、轻点或指定插入点。
提示:此工具也可用于绘制其他矩形,例如孤岛!
选项:
- 缩进:从水池前部中心到插入点的距离。这在预览窗口中以紫色点表示,未在输入中绘出。
- 颜色:指定要绘制的水池/切口图元的颜色。单击颜色键打开颜色选择对话框。
- 绘制为图元:选择此项后,水池或切口将作为图元绘制,否则水池将绘制为块(图元组)。在单个图元或多段线之间选择。
- 保存设置:单击 ‘Save Settings 保存设置’ 保存水池/切口以供重复使用。这些设置将被保存,并可通过下拉菜单查看,并再次使用或修改。默认情况下,根据在 ‘Sink Text 水池文本’ 行中输入的文字设置文件名。
- 水龙头孔:将水龙头孔添加到水池上。第一个孔在切口的水平居中位置。可选择水龙头孔的直径。缩进始终从水池/切口的后侧线到水龙头孔的中心进行测量。选择3-hole (3孔) 选项后,3个孔的展开为3个孔的扩展值,通过两个外围孔的中心测量。
- 皂液分配器孔:在水池切口的右侧或左侧添加皂液分配器孔。选择右侧或左侧定位。与外部的距离确定从孔中心到选定外墙的距离。缩进量始终从水槽/切口的后侧线到皂液分配器孔的中心进行测量。
