尺寸标注 Dimension Ribbon

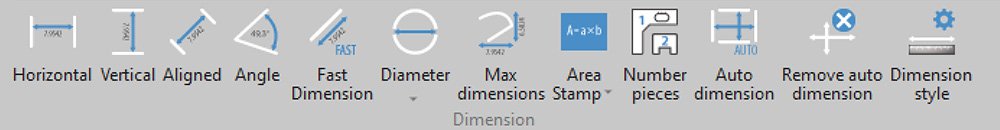

尺寸标注 Dimension Ribbon 功能区提供向图形添加标注的功能。

尺寸以图元在屏幕上的旋转方向添加。

要添加尺寸标注:

1. 选择要添加的标注类型。例如，水平表示水平尺寸，垂直表示垂直尺寸。根据需要在屏幕上对齐，或使用 ‘Fast 快速’ 测量工具添加与直线对齐的测量值。

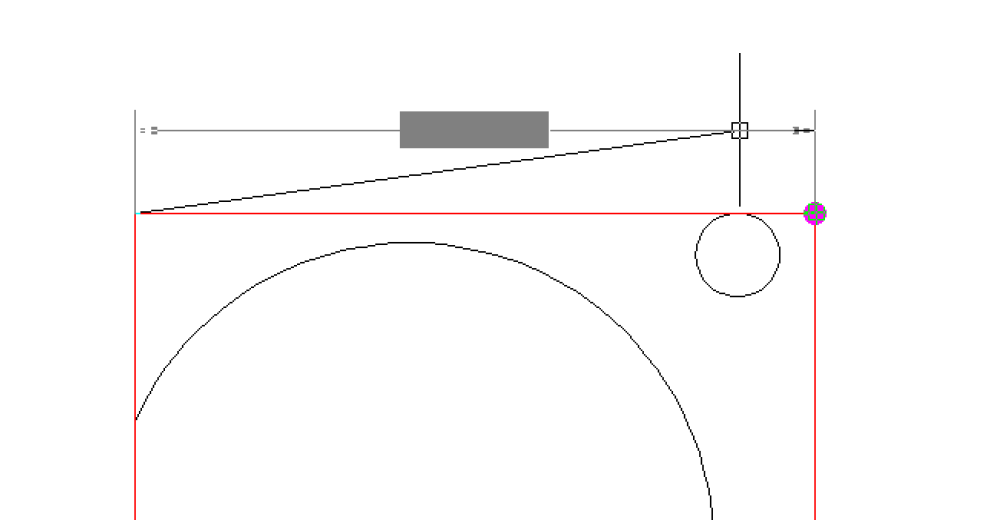

2. 选择标注的第一点，然后选择第二点。

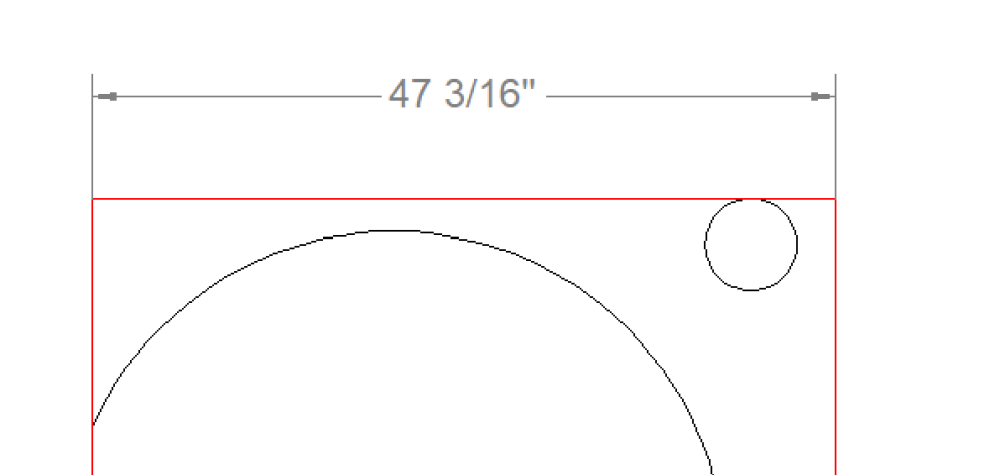

3. 然后，单击第三次以设置尺寸线的位置。注意：在触摸模式下，你可能希望在单击位置之前选择 ‘Snaps off 关闭捕捉’ 键。



当需要更改标注属性和特性:

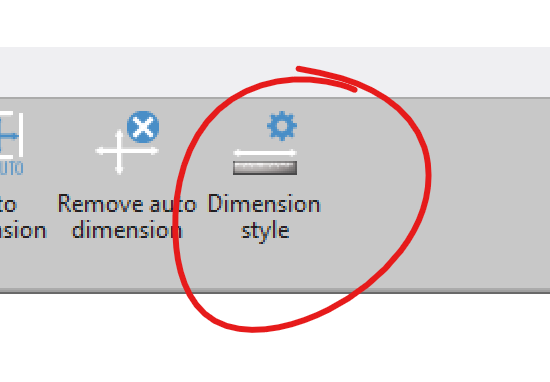

1. Select ‘Dimension Style’ 从 ‘Dimension’ 功能区选择 ‘Dimension Style 标注格式’


1. 现在，在窗口顶部选择要修改的标注格式，并进行适当的修改。请注意，标注文字大小由文本字体属性决定。有关更多信息，请参见下面说明。


要手动更改尺寸标注，请执行以下操作:

1. 通过左键单击（在PC模式下）、或（在触屏模式下）通过 ‘select tool 选择工具’ 选择尺寸

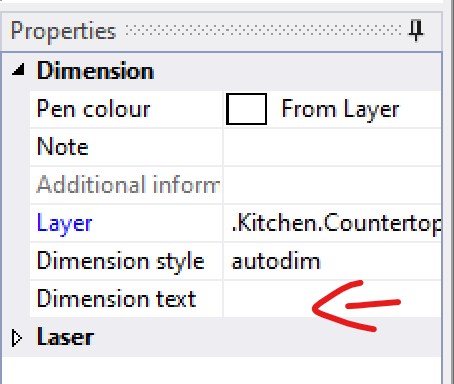

1. 在属性窗口的 ‘Dimension text 标注文本’ 下输入所需标注/文本。


要更改标注文字大小:

1. 在 ‘Change 更改’ 功能区, 从 ‘Text 文本’ 的下拉菜单中选择 ‘Set text style 设置文本字体’


2. 选择适当的文本字体 (作为 ‘Dimension styles 尺寸字体’ ) 并更改文本大小。
