Las entradas analógicas de la placa de E/S auxiliar se usan para monitorear, advertir o informar sobre el estado de cualquier sensor o transductor externos. Cada entrada se puede escalar de manera que el valor se informe en unidades primarias (°C, VCA, etc.).

Las entradas analógicas también pueden generar alarmas cuando sus valores informados están por debajo, por encima o fuera de rango de un valor configurado. El equipo ATevo le asigna a cada entrada un nombre genérico único que el usuario puede reemplazar.

A menos que se especifique lo contrario, la placa de E/S auxiliar (A4) del equipo ATevo se enviará de fábrica con la siguiente configuración de entrada analógica:

Configuración predeterminada de fábrica de la entrada analógica
Entrada Nombre Unidades 0V=: 10V=: Activador Acción

AN1-1 V 0.0V 10.0V apagado ninguna

AN1-2 V 0.0V 10.0V apagado ninguna

AN1-3 V 0.0V 10.0V apagado ninguna

AN1-4 V 0.0V 10.0V apagado ninguna

Para hacer cambios en los parámetros para cualquier entrada analógica en la placa de E/S auxiliar:

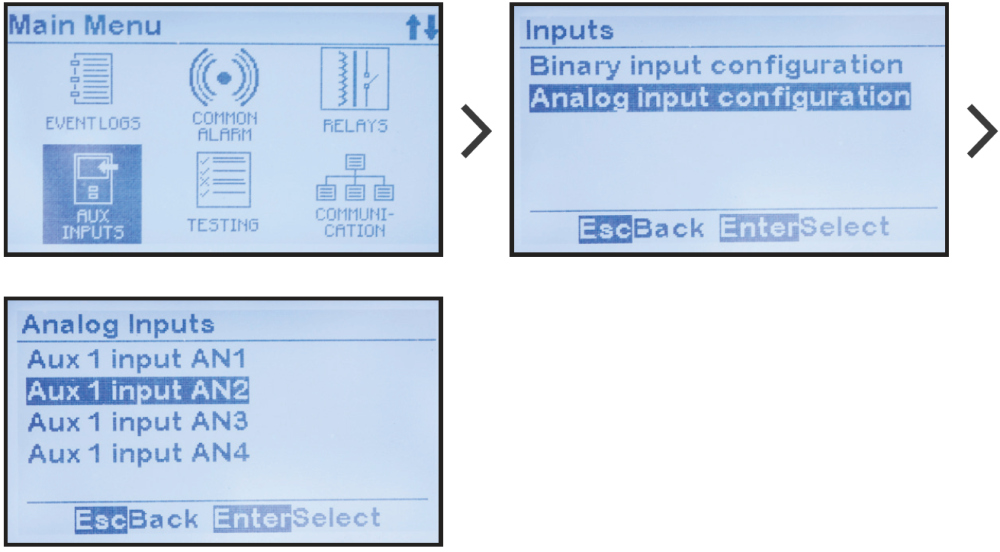

MENU > AUX INPUTS > ‘Analog Input Configuration’ (MENÚ > ENTRADAS AUX > ‘Configuración de entradas analógicas’) > seleccione la entrada > seleccione el parámetro como se muestra en las opciones desplegables a continuación.

Asignación de unidad primaria de entrada analógica

El equipo ATevo puede escalar los valores de entrada analógica, de manera que se puedan representar en unidades primarias.
Para cambiar el nombre de la unidad de medida primaria de una entrada analógica en la placa de E/S auxiliar (A4):
MENU > AUX INPUTS > ‘Analog Input Configuration’ (MENÚ > ENTRADAS AUX > ‘Configuración de entradas analógicas’) > seleccione la entrada (como se muestra arriba) > ‘Units:’ (Unidades) > establezca los caracteres deseados


Asignación de escalado de entrada analógica

El equipo ATevo puede escalar los valores de entrada analógica, de manera que la medida se pueda representar en unidades primarias. Para ajustar el escalado, ingrese el valor primario cuando la entrada analógica esté en 0 V, y el valor primario cuando la entrada analógica sea 10.0 VCC. El equipo ATevo informará las medidas y ajustará los umbrales de alarma en unidades primarias verdaderas.

Para cambiar el valor de escala baja:
MENU > AUX INPUTS > ‘Analog Input Configuration’ (MENÚ > ENTRADAS AUX > ‘Configuración de entradas analógicas’) > seleccione la entrada (como se muestra arriba) > ‘0V=:’ > establezca los dígitos deseados

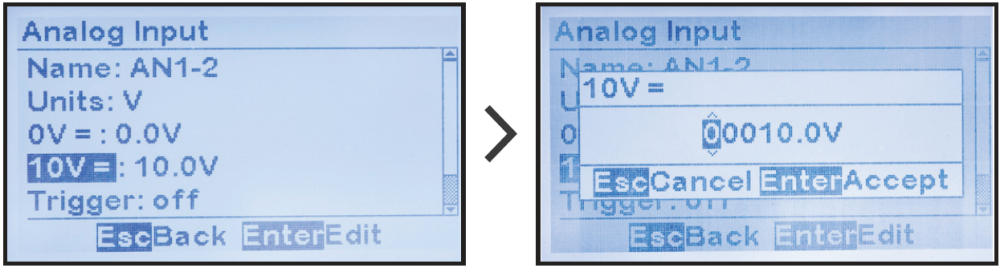

Para cambiar el valor de escala alta asignado a la entrada analógica:
‘10V=:’ > establezca los dígitos deseados


Alarma de entrada analógica y asignación de activador
El equipo ATevo puede generar alarmas según los valores de entrada analógica. Hay varios activadores que se pueden asignar para definir la condición de alarma. Se puede generar una alarma si el valor analógico está por encima de un umbral, por debajo de un umbral, dentro de un rango definido o fuera de un rango definido. El/los parámetro(s) de umbrales requerido(s) dependerá(n) del tipo de activador seleccionado. Los parámetros de umbrales se deben ingresar conforme a los valores de escalado, de manera que los umbrales asignados se encuentren dentro del rango del escalado.

Para asignar un activador de alarma a una entrada analógica:
MENU > AUX INPUTS > ‘Analog Input Configuration’ (MENÚ > ENTRADAS AUX > ‘Configuración de entradas analógicas’) > seleccione la entrada (como se muestra arriba) > ‘Trigger:’ (Activador)

Asignación del umbral de alarma de entrada analógica
El equipo ATevo puede generar alarmas según el valor de entrada analógica. Los umbrales de alarma son los puntos de ajuste en los que la alarma se activa. A cada entrada analógica se le puede asignar una alarma con un activador. Algunos activadores solo requieren un umbral. El activador de alarma ‘above a threshold’ (por encima del umbral) requiere un punto de ajuste ‘high threshold’ (umbral alto), el activador ‘below a threshold’ (por debajo del umbral) requiere un ‘low threshold set point’ (punto de ajuste de umbral bajo). Otros activadores basados en el rango requieren un punto de ajuste ‘low threshold’ (umbral bajo) y ‘high threshold’ (umbral alto) para determinar el rango. El equipo ATevo automáticamente determinará qué umbrales se requieren según el activador seleccionado. Siempre establezca el activador antes de ajustar los umbrales.

Para ajustar el punto de ajuste del umbral de nivel bajo para un activador de una alarma de entrada analógica:
MENU > AUX INPUTS > ‘Analog Input Configuration’ (MENÚ > ENTRADAS AUX > ‘Configuración de entradas analógicas’) > seleccione la entrada (como se muestra arriba) > ‘Trigger:’ (Activador) > ‘Low threshold:’ (Umbral bajo) > establezca los dígitos


Para ajustar el punto de ajuste del umbral de nivel alto para un activador para una alarma de entrada analógica:
MENU > AUX INPUTS > ‘Analog Input Configuration’ (MENÚ > ENTRADAS AUX > ‘Configuración de entradas analógicas’) > seleccione la entrada (como se muestra arriba) > ‘Trigger:’ (Activador) > ‘High threshold:’ (Umbral alto) > establezca los dígitos

Asignación de la acción de la entrada analógica
La asignación de la acción de la entrada analógica vincula la alarma de entrada analógica a un control del cargador. Los ejemplos de un control de cargador incluyen el apagado del cargador o el control del modo flotante/de ecualización. El equipo ATevo ejecutará el control del cargador cuando la alarma de entrada analógica esté en estado activo.

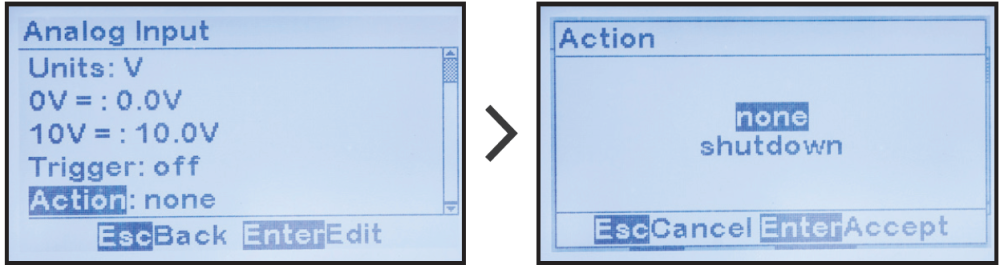

Para asignar un control a una entrada analógica:
MENU > AUX INPUTS > ‘Analog Input Configuration’ (MENÚ > ENTRADAS AUX > ‘Configuración de entradas analógicas’) > seleccione la entrada (como se muestra arriba) > ‘Action:’ (Acción) > seleccione la acción

Last modified: 1 August 2023
