12.2.2.2 Éditer le graphique d’un processus

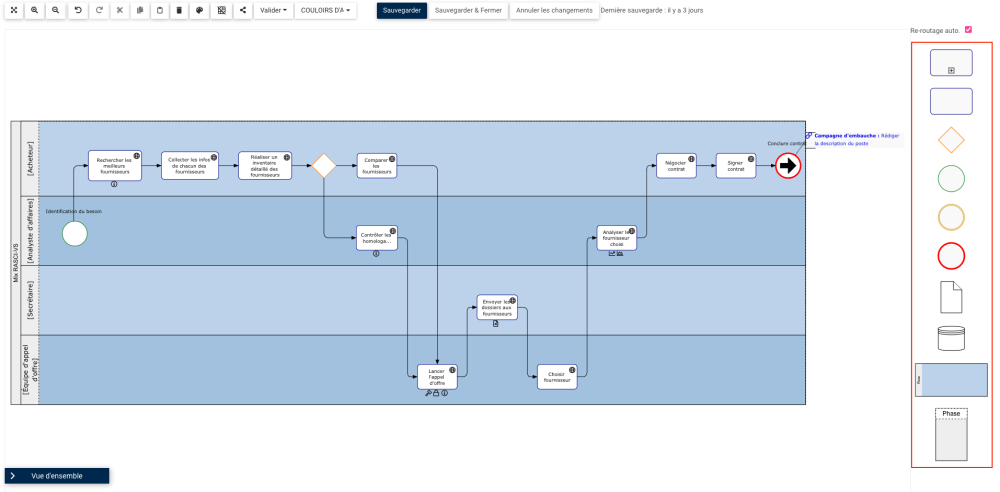

Les modélisateurs Web peuvent éditer directement le graphique d’un processus sur l’application Web. Le menu forme est disponible dans le mode édition en plein écran, ces formes sont utilisées pour mapper les processus de l’organisation. L’EPC prend en charge le BPMN 2.0 comme sa notation de modélisation normalisée pour représenter graphiquement des processus spécifiques sur une carte.

Veuillez voir le tableau ci-dessous pour une liste complète et une description pour chaque forme:

Forme	Icône	Description
Sous-processus Raccourci		Un sous-processus est un ensemble d’activités qui représentent un processus d’affaires Un raccourci est utilisé pour faire référence à un sous-processus est répété dans un autre processus
Tâche		Une tâche est une action unique qui se produit dans un processus
Passerelle		Une passerelle est utilisée pour contrôler la divergence et la convergence de plusieurs flux de séquences
Événement de début		Un événement de début est l’événement qui fait débuter un processus d’affaires
Événement de fin		Un événement de fin est l’événement qui met fin à un processus
Artefact		Les artefacts sont des objets de données qui représentent des données placées dans le processus, des données résultant du processus, des données qui doivent être collectées ou des données qui doivent être stockées
Stockage de données		Un stockage de données est un endroit où le processus peut lire ou écrire des données
Couloir		Une ligne représente la ou les valeurs spécifiques de la ou des parties responsables pour les différents objets de flux qu’elle contient
Phase		Les phases sont un outil utile pour diviser les processus en groupes logiques d’activités, tels que les jalons

La section “édition de carte de processus” couvrira les éléments suivants:

1. Ajouter des formes
2. Modifier le nom des formes
3. Relier des Formes
4. Redimensionner les formes
5. Multi-sélection des Formes
6. Déplacer des formes
7. Déplacer une carte de processus
8. Rediriger un Flux
9. Supprimer des formes et des flux
10. Associer des objets à des formes
11. Ajouter des couleurs de nœud
12. Mappage avec des formes d’organigramme
13. Attribuer un objet existant
14. Sauvegarde des emplacements des annotations
