Vorwort

Das Flexijet 4ARCHICAD-Handbuch soll den schnellen Einstieg ins digitale Laseraufmaß mit dem Flexijet 3D-Aufmaßgerät direkt in Archicad ermöglichen.
Es dient sowohl als Anleitung wie auch als Referenz bei auftretenden Fragestellungen.

Dabei setzt es sich aus den Auszügen des Flexijet 3D-Handbuches „Flexijet 3D-Basis Schulung“ von Matthias Elbracht – https://elbracht-schulung.com – zusammen, welche ebenfalls für Flexijet 4ARCHICAD zutreffend und Relevant sind.
Im Wesentlichen sind das die Kapitel 1 – 3, 4 – 4.4, 4.8 – 4.10, 6 – 7 und 11 – 12.

Alle Kapitel welche sich direkt auf das Flexijet 4ARCHICAD und den Umgang mit dem Flexijet Addon im Archicad beziehen stammen von Olaf Jantzen.
Olaf Jantzen ist Zimmerermeister und seit 2014 beruflich weitestgehend mit der 3D-Vermessung und 3D-Modelliererung beschäftigt. Als Geschäftsführer der Jantzen 3D-Vermessung und 3D-Modellierung GmbH – https://www.aufmass-pla.de – bietet er mit seinen Mitarbeitern die 3D-Aufmaßerstellung in Archicad als Diesntleistung an.
Von Olaf Jantzen stammen die Inhalte der Kapitel: 4.5 – 4.7, 5 und 8 – 10.

Hinweise zum Umgang mit diesem Handbuch von Olaf Jatzen

Worauf wurde Wert gelegt?
In diesem Arbeitsbuch geht es darum, schnell die wichtigsten Arbeitsabläufe bei der Bedienung von F4A nachvollziehen zu können. Jeder Nutzer startet mit anderen Ausgangsvoraussetzungen. Es war meine bewusste Entscheidung, nicht jede Eventualität zu berücksichtigten oder zu beschreiben, dass würde das Buch überfrachten.

Zielgruppe: Architekt, der mit ArchiCAD arbeitet

Wie gehe ich mit dem Handbuch um?
Die Werkzeuge orientieren sich an den Werkzeugen von Archicad. Du findest die Arbeitsschritte Schritt für Schritt mit schwarzen und roten Pfeilen erklärt.

Schwarze Pfeile: Arbeit an der Tastatur oder Maus

Rote Pfeile: Messungen mit dem Flexijet oder Tachymeter.

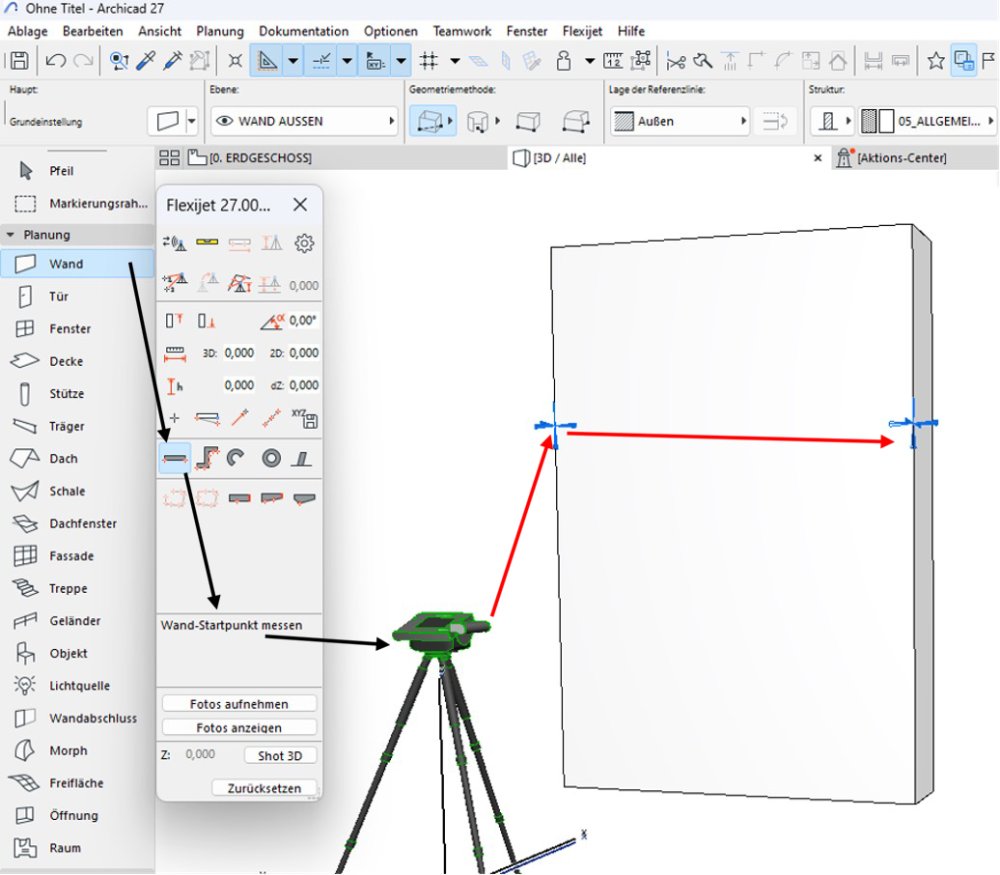

Hier ein Beispiel: An dieser Stelle wird beschrieben, wie eine Wand gemessen und gleichzeitig modelliert wird. Links siehst Du die Werkzeugleiste, die Du vom Archicad kennst. Daneben ist die Flexijet-Palette (Flexijet Addon) angeordnet. In der Mitte steht das Messgerät. Rechts die zu vermessene Wand.

Die schwarzen Pfeile stellen Aktivitäten am Laptop dar, die Du wie gewohnt mit der Maus oder Tastatur ausführst.
Die roten Pfeile sind Aktivitäten am Flexijet, die den Verlauf der Messungen darstellt.
Als Erstes wird das Wandwerkzeug in der Archicad Werkzeugleiste aktiviert. Wir folgen dem schwarzen Pfeil in die Flexijet-Palette (Flexijet Addon) und wählen die Wand-Messung über zwei Messpunkte.
Nachdem wir den Pfeilen weiter gefolgt sind, lesen wir die kurze Anleitung und gehen anschließend ans Messgerät. Hier folgen wir den roten Pfeilen und setzen die beiden Messpunkte auf der real existierenden Wand.
Und im selben Augenblick, wie die Messung abgeschlossen wurde, erscheint die Wand im Koordinaten-System des CADs exakt an der richtigen Stelle. Da das Bauteil im Modell ist, können wir sofort BIM-gerecht Bauteilinformationen sammeln und speichern.
