Um das Fenster „Generelle Einstellungen“ erneut aufzurufen muss das Flexijet-Messgerät verbunden sein.

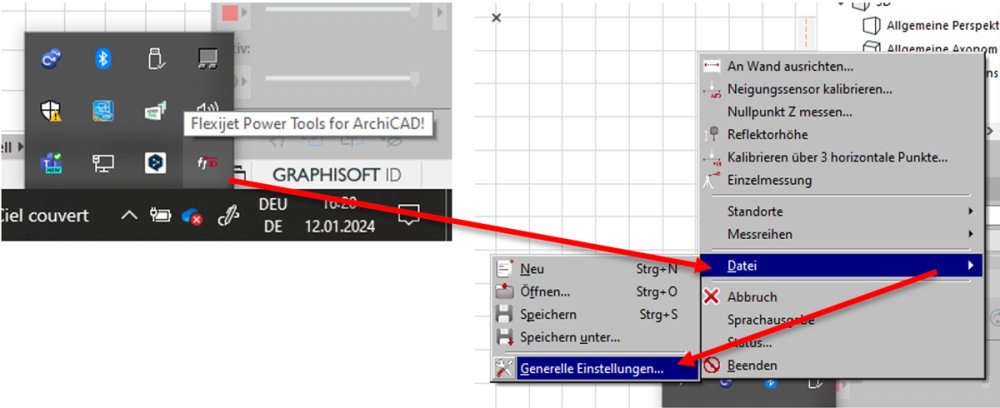

Im Windows System Tray steht nun die Schaltfläche „Flexijet Power Tools for Archicad!“ zur Verfügung. Mit einem Klick auf diese Schaltfläche öffnet sich ein Menü, in welchem du unter dem Punkt „Datei“ die „Generellen Einstellungen“ aufrufen kannst.

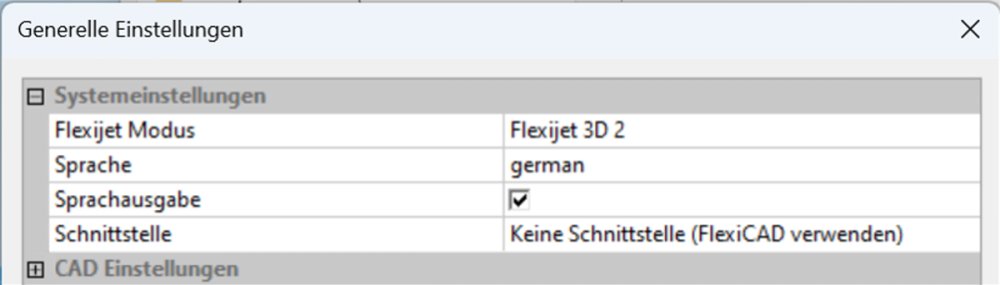

Systemeinstellungen
Die ersten generellen Einstellungen hast du nun bereits im letzten Kapitel (4.5) getroffen. Dazu gehört der „Flexijet Modus“, welcher für Flexijet 3D Geräte der Baureihe 1 auf den Wert „Flexijet 3D“ oder für Geräte der Baureihe 2 („Next Generation“) auf den Wert „Flexijet 3D 2“ einzustellen ist.
Die zweite erforderliche Einstellung ist für die „Schnittstelle“ den Wert „archicad“ zu wählen, um das Flexijet-Messgerät mit dem Flexijet Addon im Archicad zu nutzen.
Außerdem kannst du auch die Sprache wählen und ob du die Sprachunterstützung einschalten möchtest. Für die Nutzung von Flexijet 4ARCHICAD ist die Sprachausgabe unerlässlich, sie sollte nicht deaktiviert werden.
CAD Einstellungen
Damit nicht bei jedem Verbinden des Gerätes die Meldung erscheint das keine Vorlagenzeichnung gewählt wurde, wählst du diese bitte in den „CAD Einstellungen“ einmalig aus.
Scrolle nach unten zum Punkt „Vorlagenzeichnung“. Klicke in das leere Feld und anschließend auf den im Feld rechts erscheinenden Button „…“. Es öffnet sich ein Dateibrowser zum Festlegen der Vorlagendatei. Wähle die Datei „FXJ-Template-mm.vdf“ als Vorlagenzeichnung aus.
Flexijet2

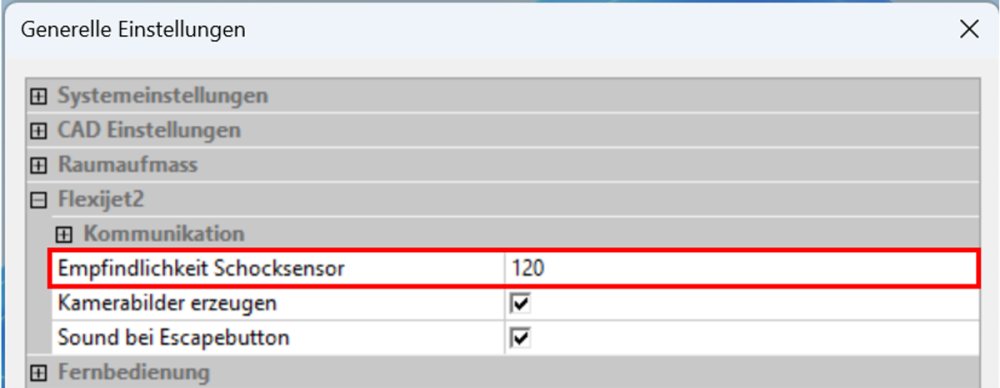

Im Bereich „Flexijet2“ kann unter anderem der Schocksensor eingestellt werden. Je höher der Wert ist, desto unempfindlicher ist dein Flexijet 3D. Der Schocksensor sollte nicht höher als 360 eingestellt werden. Flexijet merkt sich deine geänderten Einstellungen.

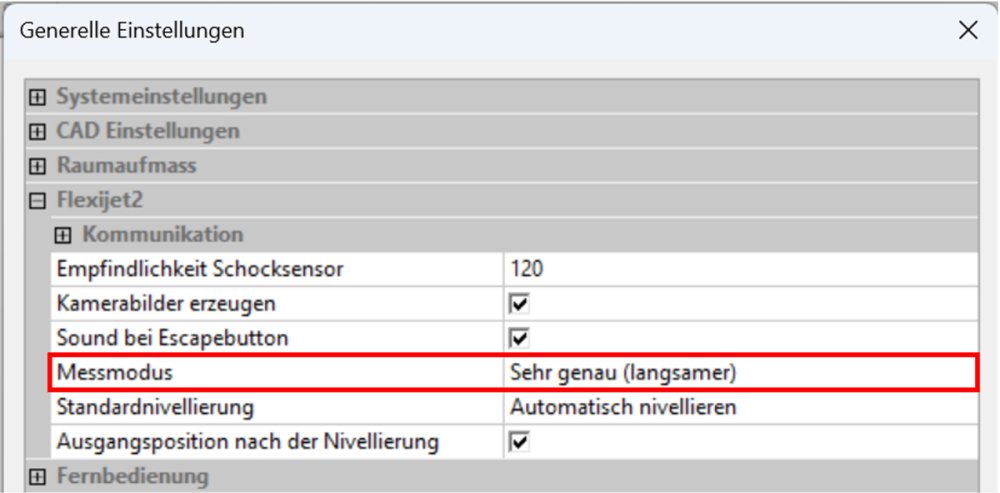

Wenn eine Verbindung zum Messgerät besteht, erscheint im Bereich „Flexijet2“ der „Messmodus“.

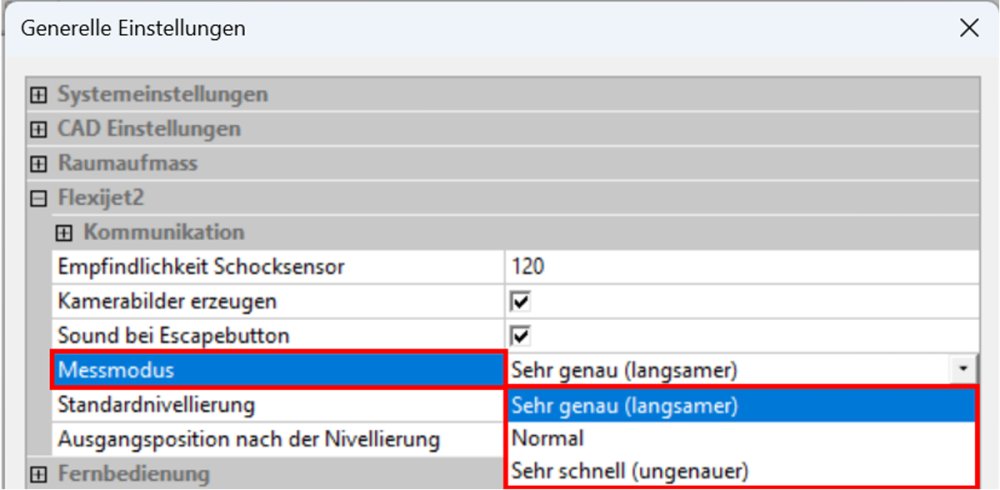

Es gibt drei Optionen:
„Sehr genau (langsamer)“
Abweichung auf 10 m ca. 0,7 mm. Ca. 1,3 sec für 500 Messstrahlen.
„Normal“
Abweichung auf 10 m ca. 0,9 mm. Ca. 1,0 sec für 300 Messstrahlen.
„Sehr schnell (ungenauer)“
Abweichung auf 10 m ca. 2-3 mm. Ca. 0,5 sec für 100 Messstrahlen
