8.7 Dach

!Achtung: Das Dach-Werkzeug immer in 2D (Grundriss) verwenden. Die 3D-Abbildungen dienen nur zur Erklärung des Messvorgangs.

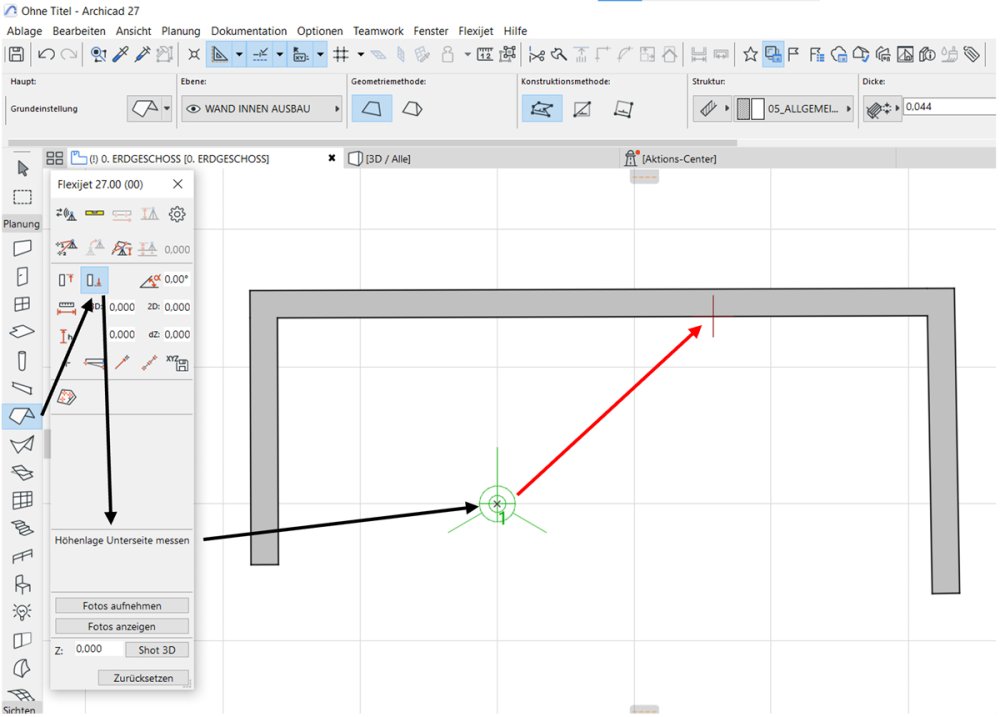

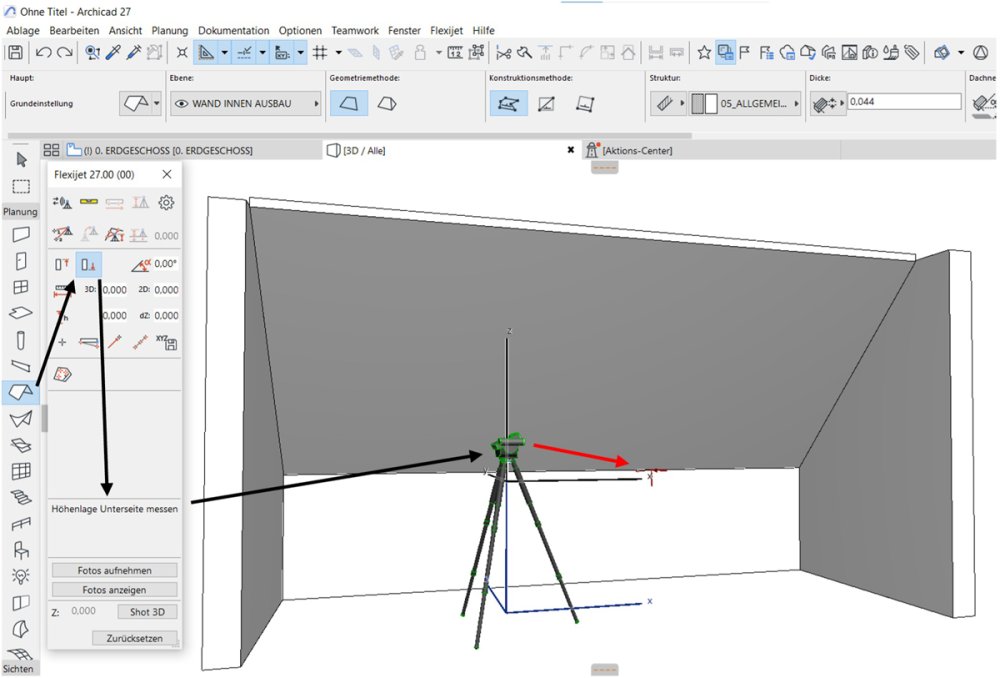

Unterkante messen

1. Dach anklicken
2. auf „Höhenlage Unterseite messen“ klicken
3. einen Punkt an der Unterseite des Dachs messen

[3D-Ansicht]

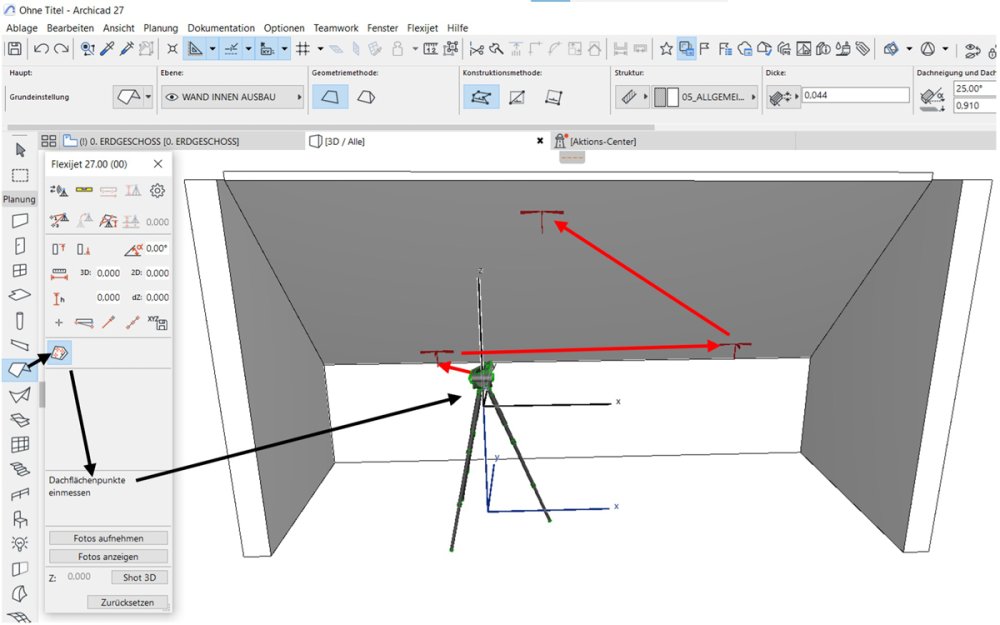

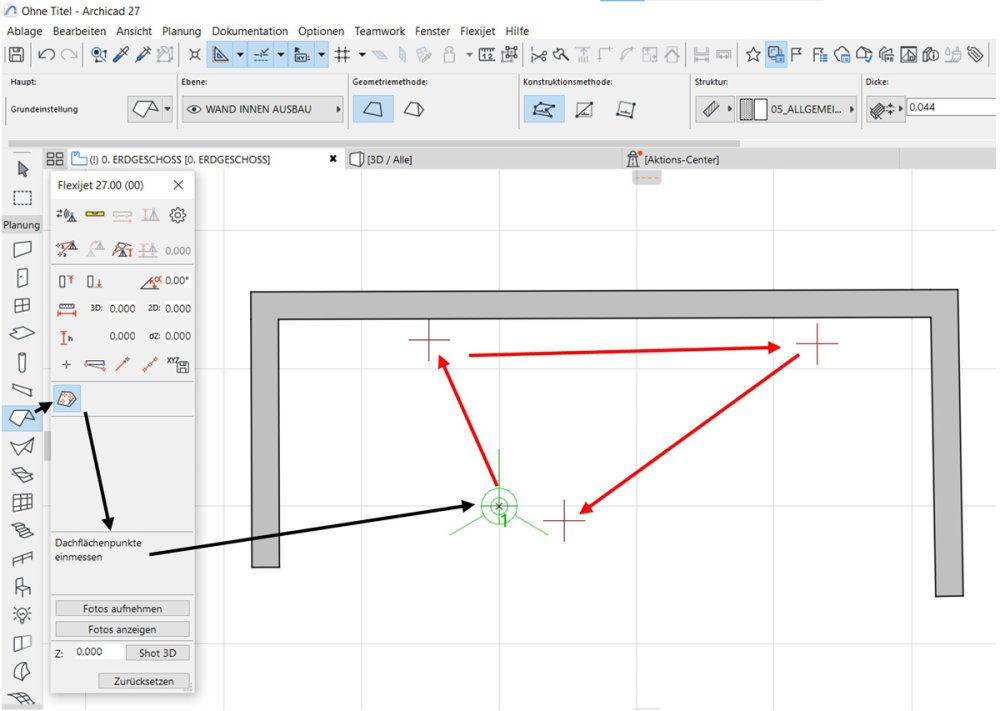

Dach einmessen

1. Dach anklicken
2. auf „Dach über 3 Punkte einmessen“ klicken
3. Dachflächenpunkte einmessen: einen links unten, einen rechts unten und einen der die Höhe des Dachs angibt

[3D-Ansicht]

!Achtung: Nachfolgenden Hinweis beachten! Nach der letzten Messung ertönt keine akustische Bestätigung. Erst nach Abschluss des gesamten Vorgangs. Deshalb weiter:

Ohne weitere Aktionen sofort die Dachfläche mit der Maus im Grundriss zeichnen. Entweder gleich an der Wand, den Dachbegrenzungslinien oder an den Messpunkten. Die letzte Linie am Startpunkt enden lassen. Automatisch erscheint die Dachfläche

!Achtung: Die Dachfläche wird oberhalb der Messpunkte platziert. Wurde von außen gemessen, die Dachfläche um deren Stärke nach unten versetzen, damit sich die Messpunkte an der Oberfläche befinden und die Höhenlage stimmt.
