8.6 Träger

Waagerechter Träger

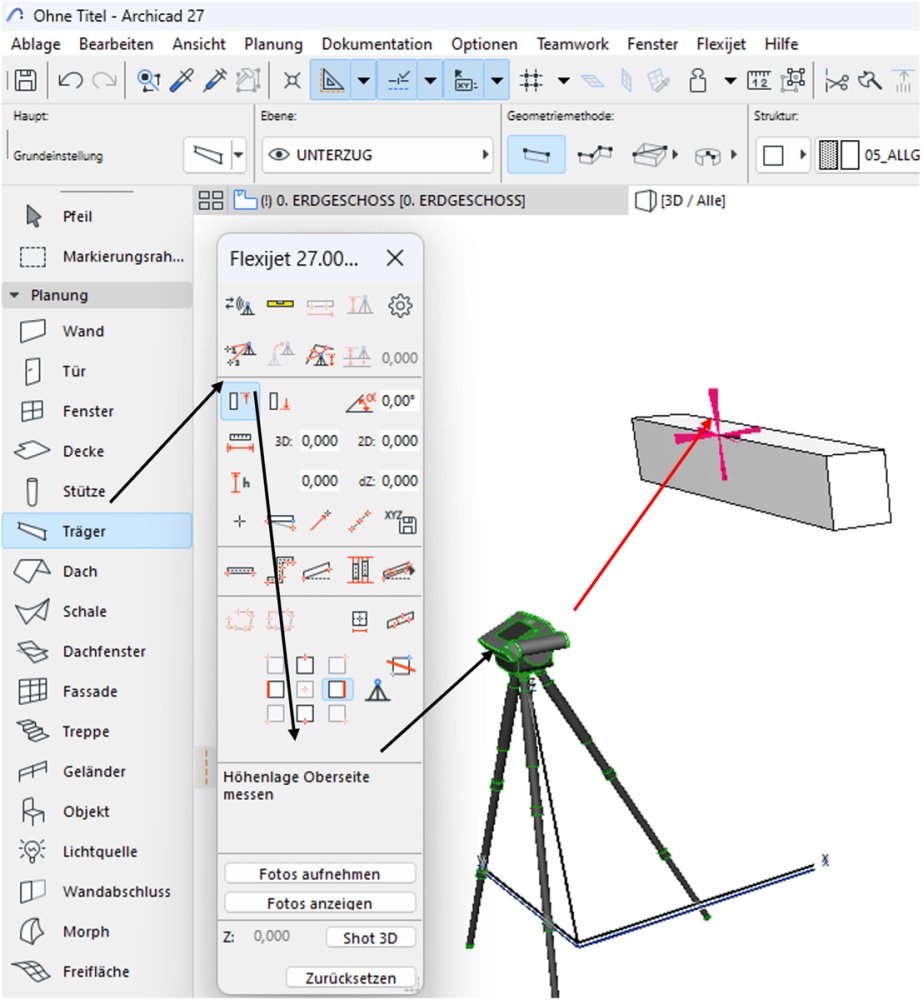

– Oberseite vom Unterzug messen

1. Träger anklicken
2. auf „Höhenlage Oberseite messen“ klicken
3. einen Punkt an der Oberseite des Trägers messen

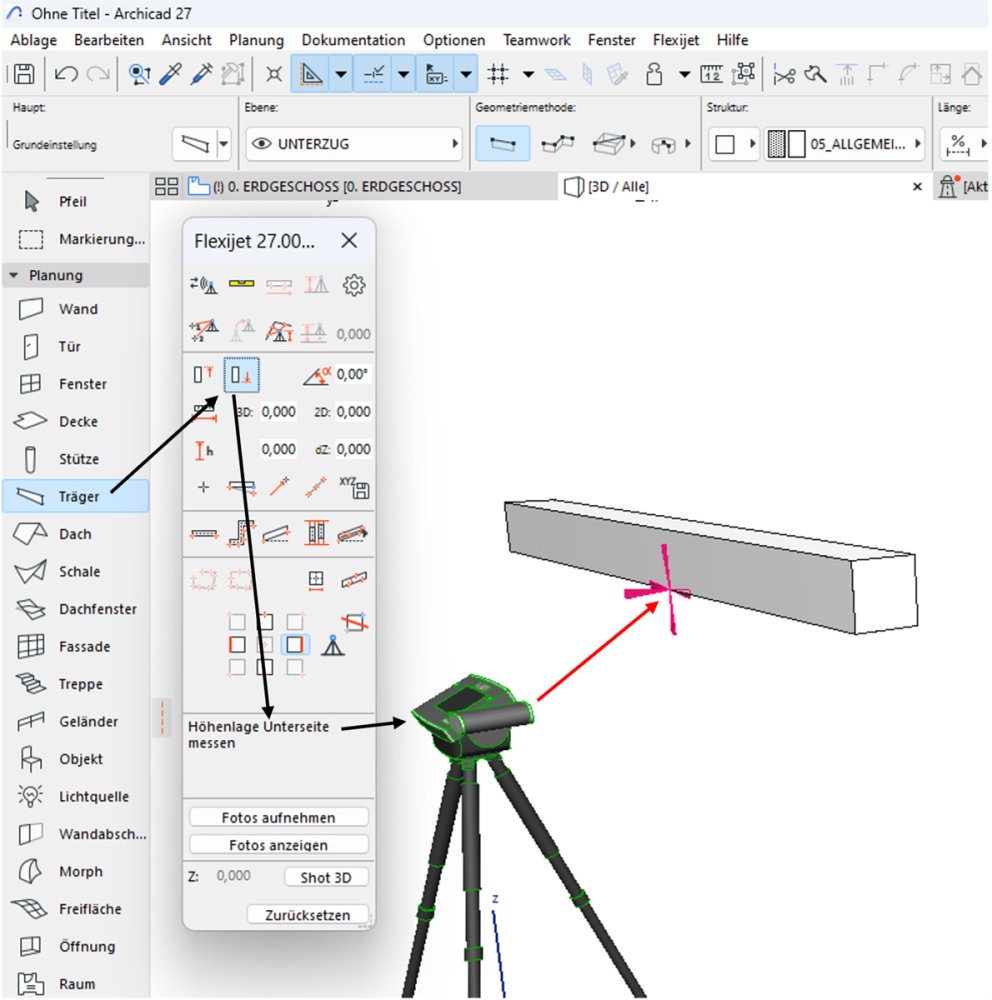

– Unterseite vom Unterzug messen

1. Träger anklicken
2. auf „Höhenlage Unterseite messen“ klicken
3. einen Punkt an der Unterseite des Trägers messen

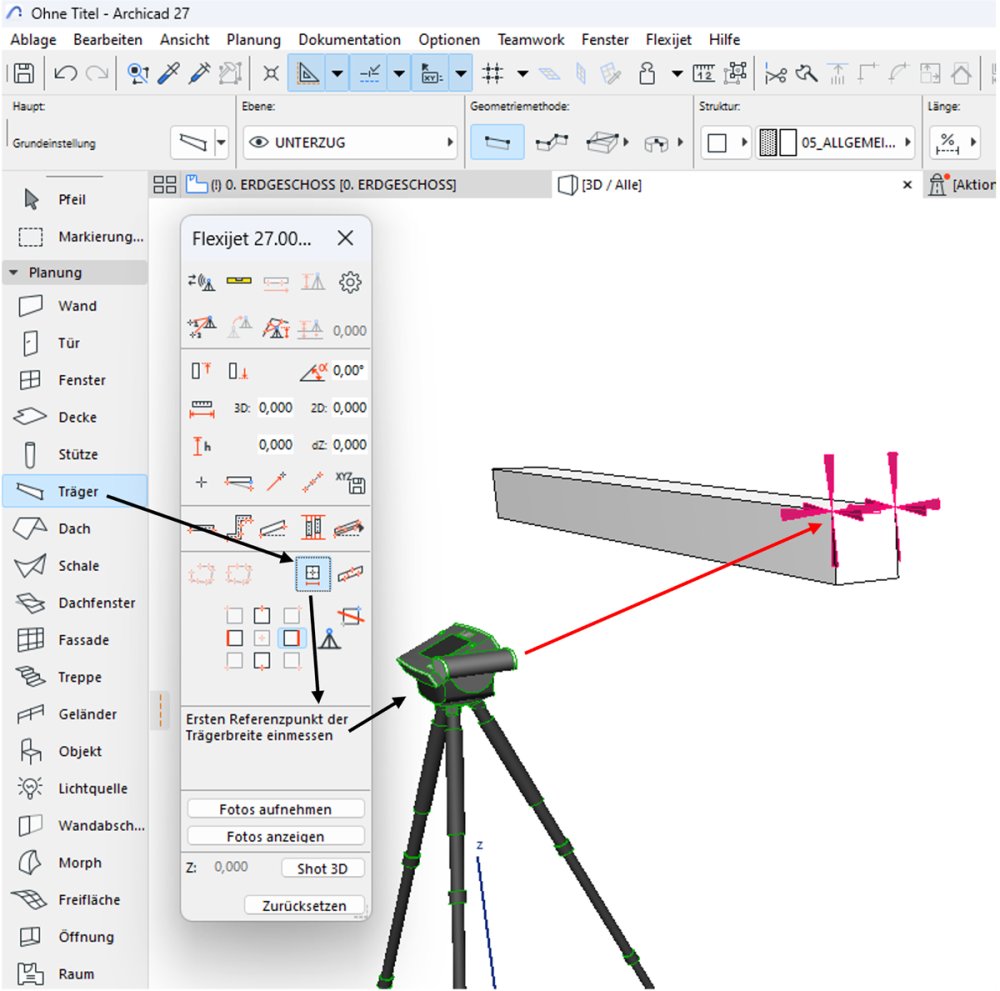

– Breite vom Träger messen

1. Träger anklicken
2. auf „Messung der Trägerbreite“ klicken
3. Trägerbreite mit 2 Punkten einmessen

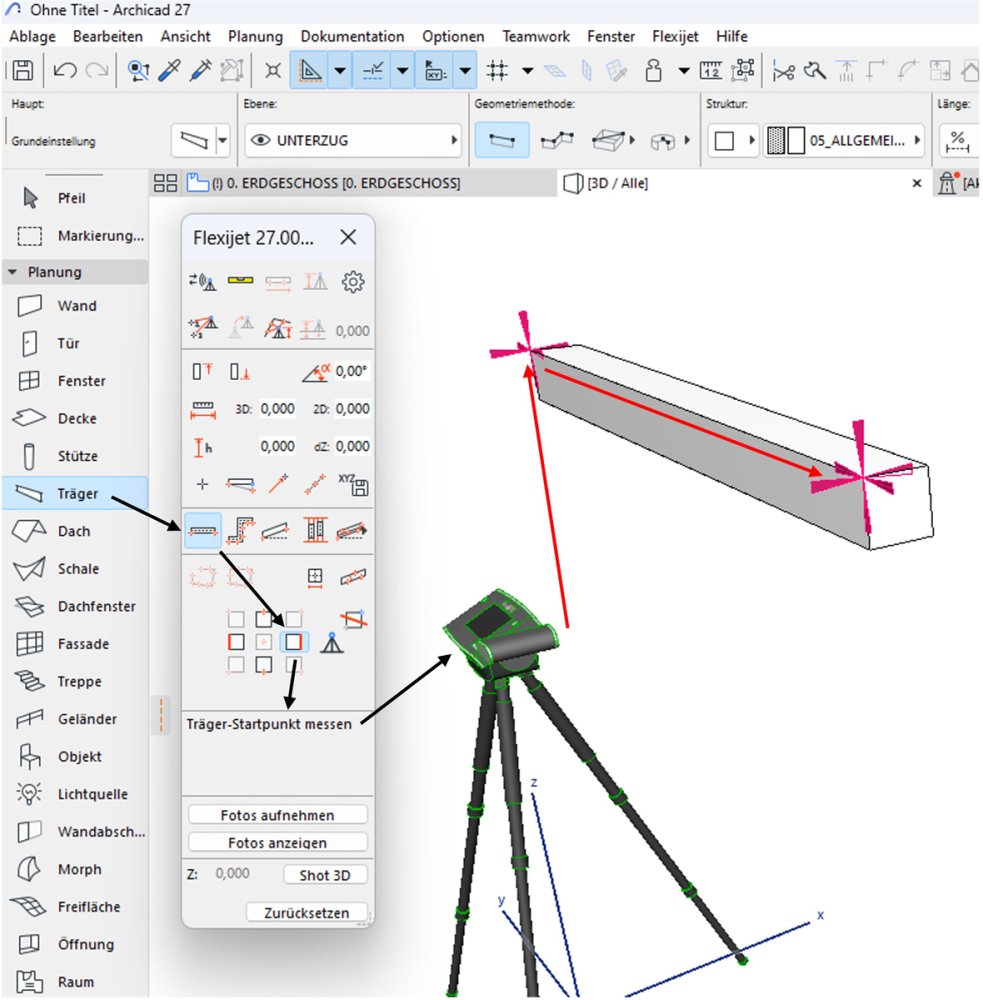

– Waagerechter Träger über zwei Punkte

1. Träger anklicken
2. auf „Einfacher Träger“ klicken
3. Blickwinkel auf den Träger wählen
4. Träger mit 2 Punkten einmessen

Schäge oder geneigte Träger

– Querschnitthöhe vom schrägen Träger messen
(Breite wie zuvor beschrieben)

1. Träger anklicken
2. auf „Messung der Trägerhöhe“ klicken
3. einen Punkt links von der Unterkante, einen rechts von der Unterkante und einen an der Oberkante des Trägers messen

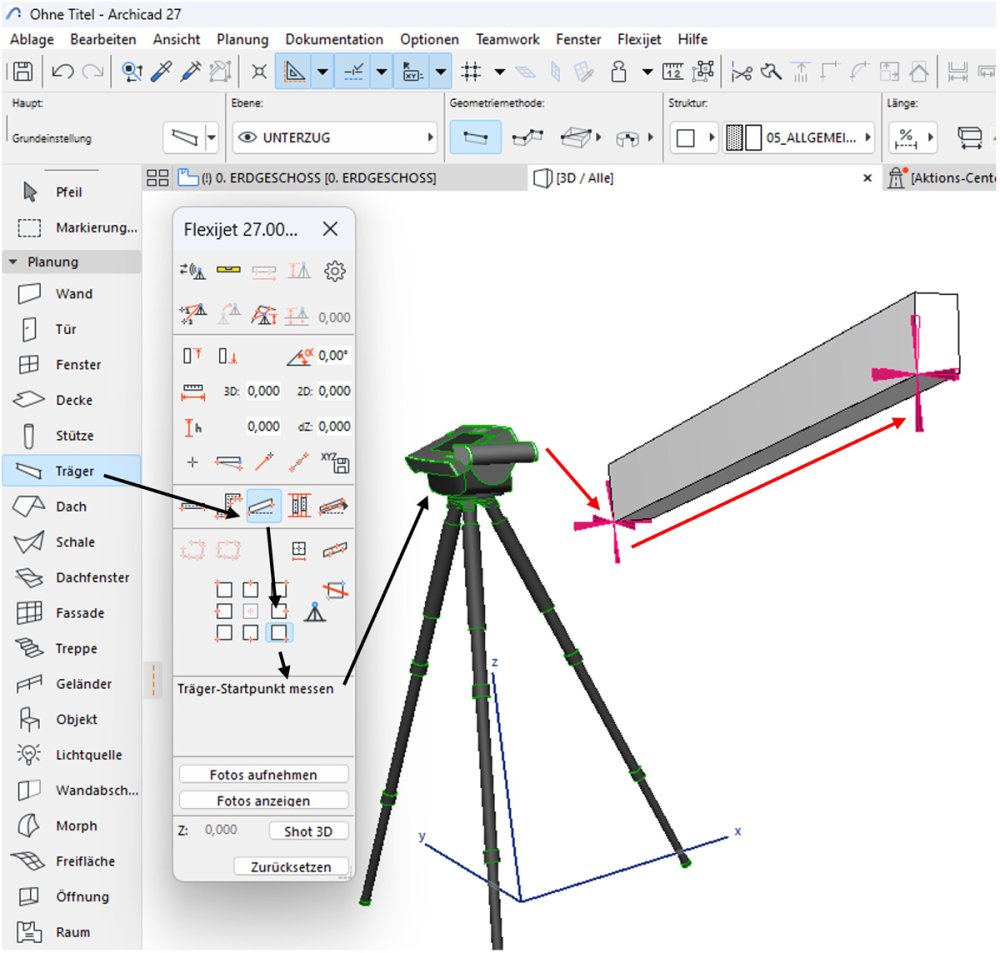

– schräger Träger

1. Träger anklicken
2. auf „schräger Träger“ klicken
3. Blickwinkel zum Träger auswählen
4. Träger mit 2 Punkten einmessen

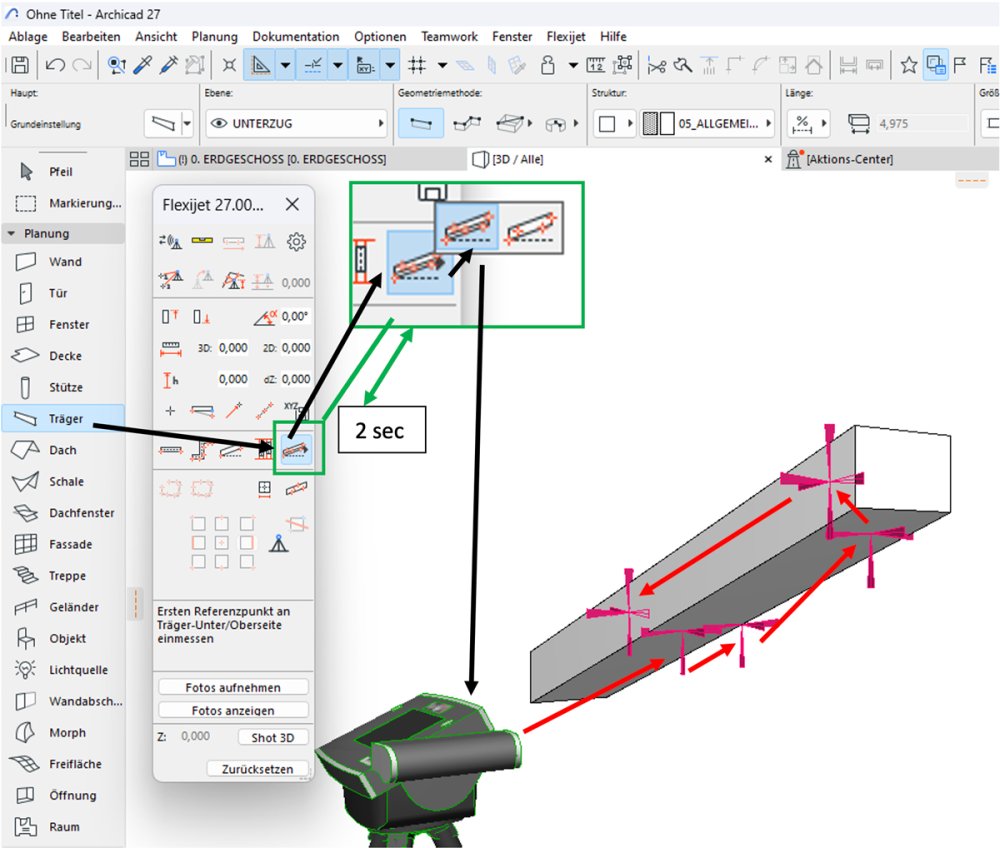

– geneigter Träger

1. Träger anklicken
2. auf „Geneigter Träger über 5 Punkte“ klicken
3. 2 Stützenpunkte für die Breite messen, einen oben für die Neigung, einen für die Tiefe oben und einen für die Tiefe unten

*Hier kann man wählen, ob man die geneigten Träger über 4 oder über 5 Punkte messen möchte. Dazu 2 Sekunden gedrückt halten auf „Geneigter Träger über 5 Punkte“, um es auf „Geneigter Träger über 4 Punkte“ zu ändern (siehe Bild).
