6.1. Display montering

Kablaget mellan aggregat och display är färdigmonterad.

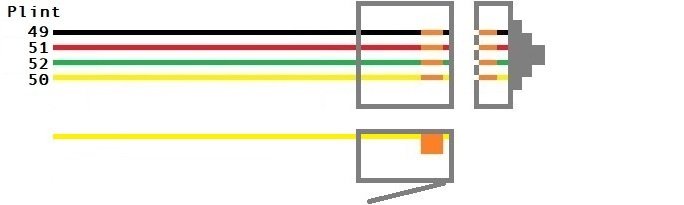

Kablaget kan förlängas med egen 4-ledare, max 25 meter, min ledararea 0,25 mm2 (partvinnad rekommenderas).

Se elschema.

Montering av display:

• Manöverpanelen monteras direkt på en plan yta.
• Kabeln kan dras uppåt, neråt eller rakt bakåt.
• För montering neråt måste bakstycket skruvas lös och vändas.

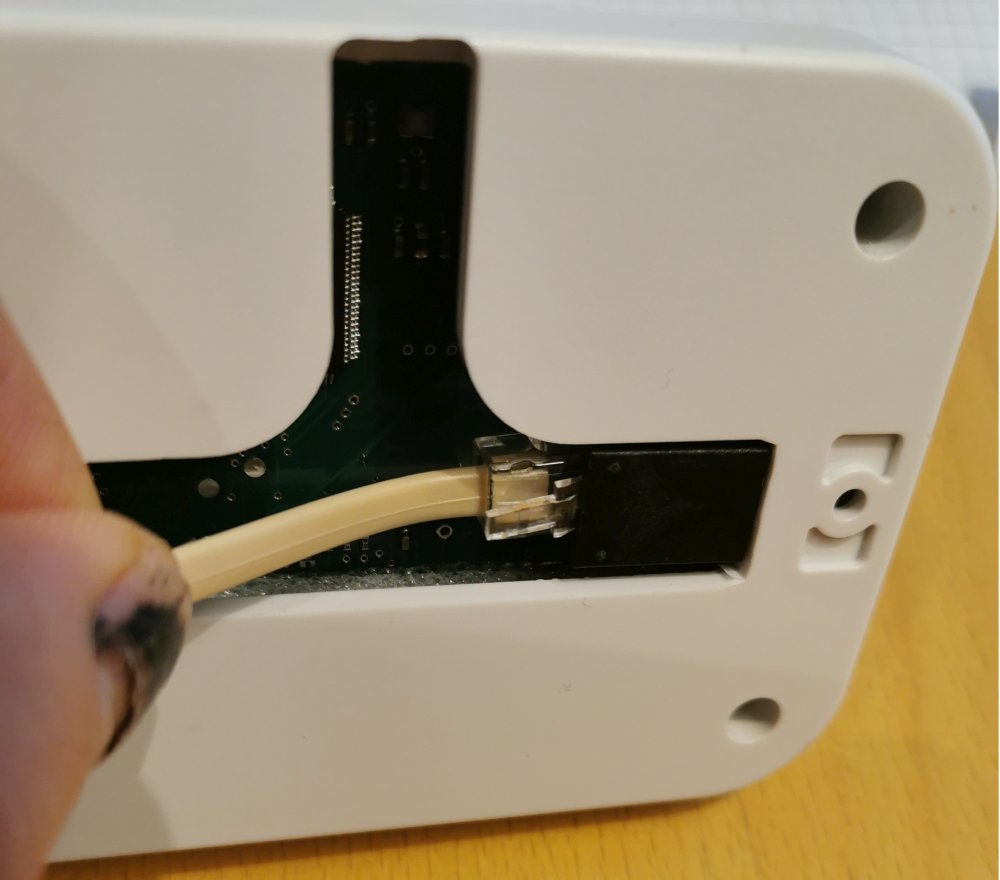

Anslut medföljande kablage (korsande modularkabel) till kontakten på undersidan av manöverpanelen.

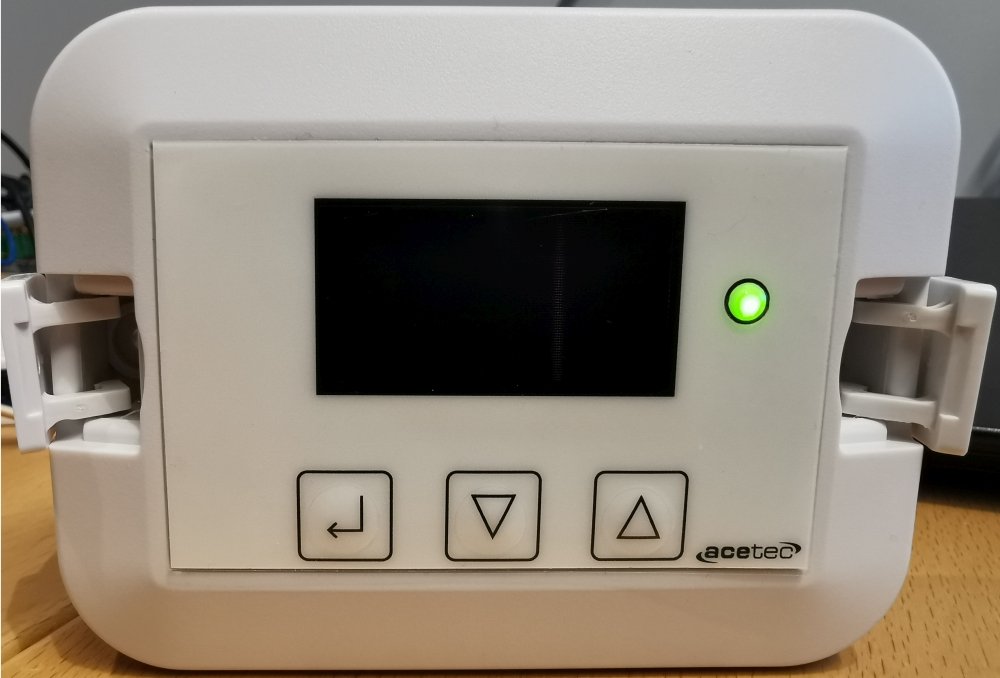

Öppna luckorna på framsidan av manöverpanelen och skruva fast mot underlaget.

Stäng åter luckorna.
