ローラーの回転速度の決定には、速度DIPスイッチ1～5で選択したモーター回転数に基づいて計算するため、
モーターローラーの ローラー外径とギア減速比 を把握しておく必要があります。
呼称速度とギア減速比表

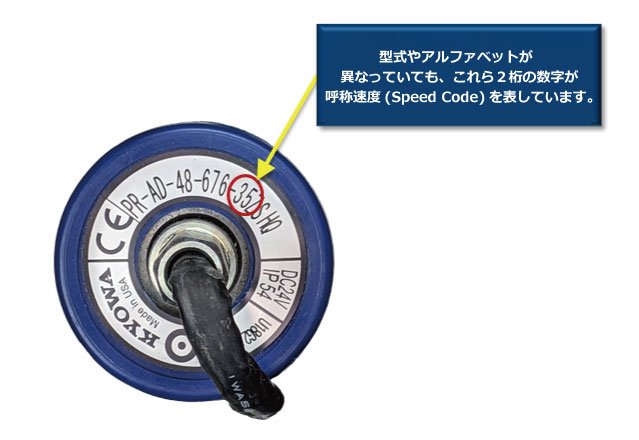

Pulseroller本体のケーブル側の側板ラベルに記載されている2桁の数字が 呼称速度 です。
該当の 呼称速度 が分かれば、以下の表を参照して対応する ギア比 を求めることができます。
| 呼称速度 | ギア減速比 |
|---|---|
| 10 | 66.978 : 1 |
| 15 | 45 : 1 |
| 20 | 32.94 : 1 |
| 25 | 27 : 1 |
| 35 | 18.3 : 1 |
| 45 | 15 : 1 |
| 60 | 10.98 : 1 |
| 75 | 9 : 1 |
| 95 | 6.818 : 1 |
| 125 | 5 : 1 |
| 175 | 3.66 : 1 |
| 215 | 3 : 1 |
m/s単位での回転速度の計算式は以下の通りです。
例えば、ローラー径50mm、呼称速度75 のローラーが5000 回転/分で動作する場合の計算は以下のようになります。
