取り付けに関する注意事項

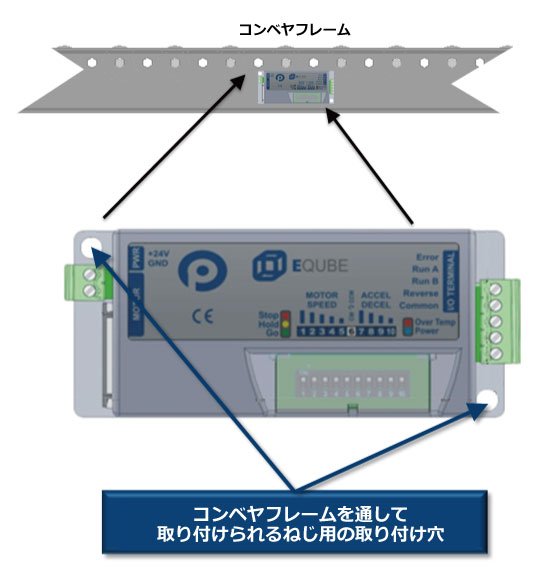

EQUBEは長辺がコンベアフレームと並行になるように、またヒートシンク板がコンベアフレームと接触するように取り付けてください。EQUBEの2つの取り付け穴に留め具を通し、コンベアフレームに開けた穴と合う穴に通してフレームに取り付けます。
その他取り付けおよび設置要件

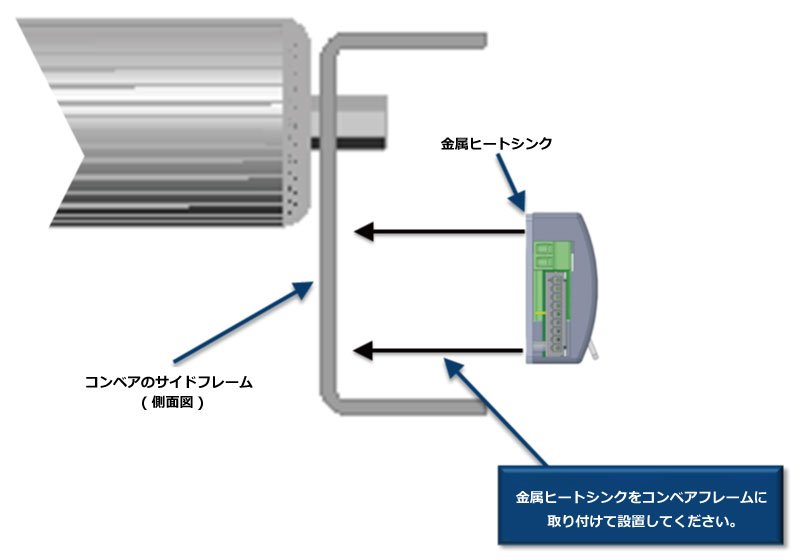

• 金属製ヒートシンクはその表面がコンベアフレームに接している状態で、フレームからモジュールを取り外さないと接触できないようにつけること。
• EQUBEを電気的に接地された金属面に取り付けるか、あるいはEQUBEの金属ヒートシンク板が電気的に接地するように導線を設けること。
• 操作する者が電源、モーター、制御信号のコネクタを外したり抜いたりするのに邪魔にならないような方法で取り付けること。
• 装置が故障した最に、作業員が容易に退避できるような場所・方法でEQUBEを取り付けること。
• どのような身長の人員でも手が届く場所に取り付けること。
