3.1. 電源供給

電源供給の条件

全てのEQUBEファミリーモジュールの電源は以下の要件を満たす必要があります:

• 直流電源出力の短絡と過負荷を検出し適切に処理できること。
• 最大5Aで DC24Vを1.5秒間供給可能であること。(BOOSTモードの起動電流時間)

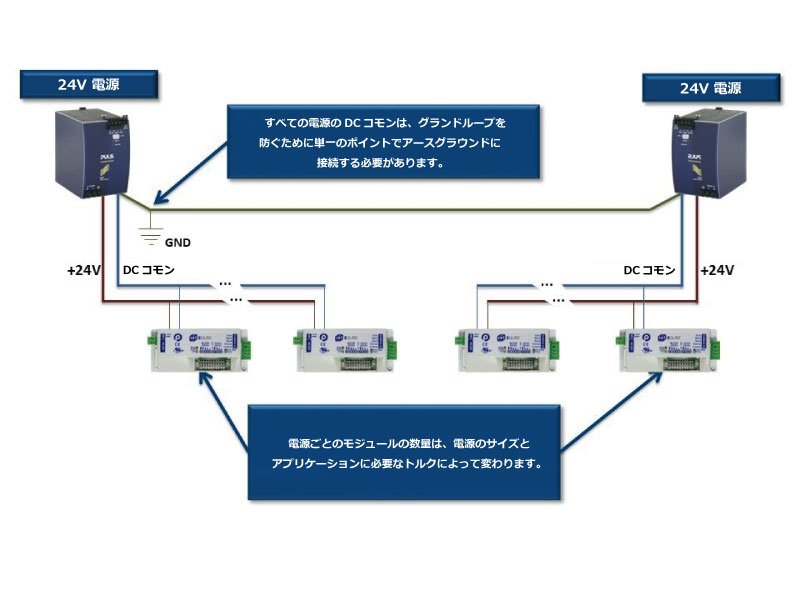

電源のアース接地方法

! パルスローラならびにコモン電源の不適切な接地は、パルスローラとEQUBEの早期故障の原因となります。必ず全てのアプリケーションで正しい接地方法を守ってください。

電源の選定について

EQUBEグループの電源にかかる電流負荷は、選択したモータータイプによって変わります。
使用可能な各モータータイプは定格トルクおよび最大回転数でモーター消費される定格電流が設定されています。
またモーターの初回始動時に一定時間使用可能な許容電流もあります。この電流値と始動時間は以下の通りです。

*電流値は定格回転数および定格トルクでの値です。モーターが定格トルクを必要としない場合は、電流値は小さくなります。
